    随着经济水平的提高，车，慢慢的成为了很多家庭的必须品，特别是男人，都特别喜欢车，犹如小老婆，很多人对车甚至比对老婆还好！！因为车越来越多，拥有驾照的人也就会越来越多，而开车技术却又不是一两天就能练好的，甚至有些很多年的老司机，开车的技术依然不是特别好，犹其是倒车，女司机更是如此，我家领导便是其中一位，倒车和过相对比较窄的地方时，对周边的情况把握始终不到位。还有一部分开大车的车友，也是如此。正因如此，360全景应运而生，很多的车出厂便开始匹配了360全景，没有的，很多人也会在后期选择加装，都希望自己的爱车少一点刮碰，对她多一点爱护。

    因为喜欢改装，喜欢动手，所以，总会有各种新产品找到我，安装测试我也乐在其中，当然很多还是因为需要，可以让爱车越来越强大。车友之前在方案公司上班，因为资源丰富便开始了自己生产，新出的无光夜视360全景，甚至强大，推荐给我。其实，本人也算是老司机了，技术过硬，加上75原车有后视和右视，感觉已经够用，没太大的想法，但是考虑到家里的领导会越来越多的开车，为了安全起见，还是装上一套，让安全无死角吧！！以后她开车倒车，我也会放心了！！

    于是乎，便有了这个帖子，本帖综合了本人多台长安CS75与其他车型的安装经验，尽数分享安装经验与心得，也算是安装技术详解，希望能帮到喜欢折腾的车友，大家一起尽量的折腾，享受改装的乐趣，也解决一部分车友的需求需要。

     改装有风险，动手须谨慎！！本文所有分享均为改装经验与心得，仅供参考，由此带来的风险与后果，烦请自负！！

先附上数张摄像头的布线示意图

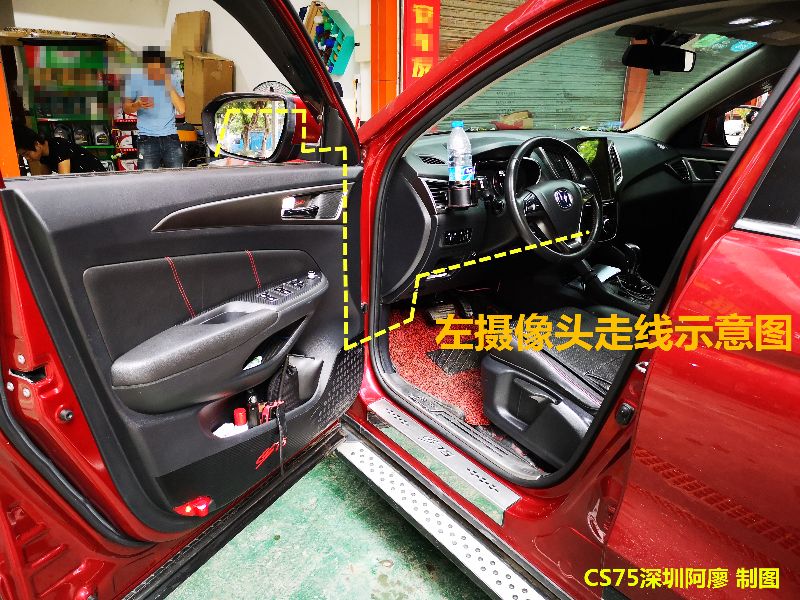

左摄像头布线示意图

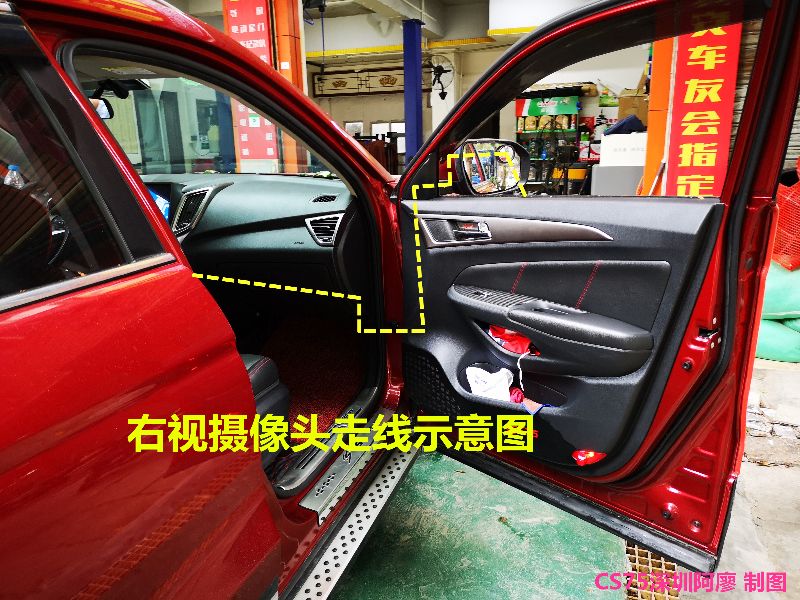

右边

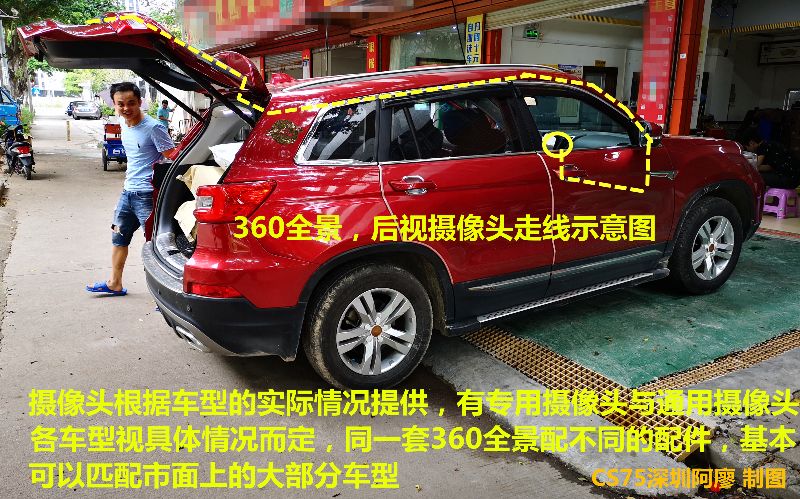

后摄像头布线示意图

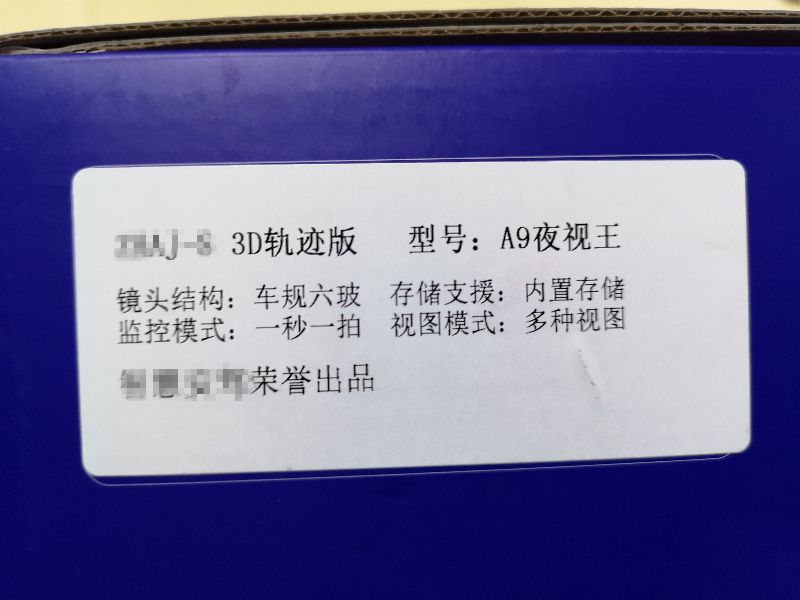

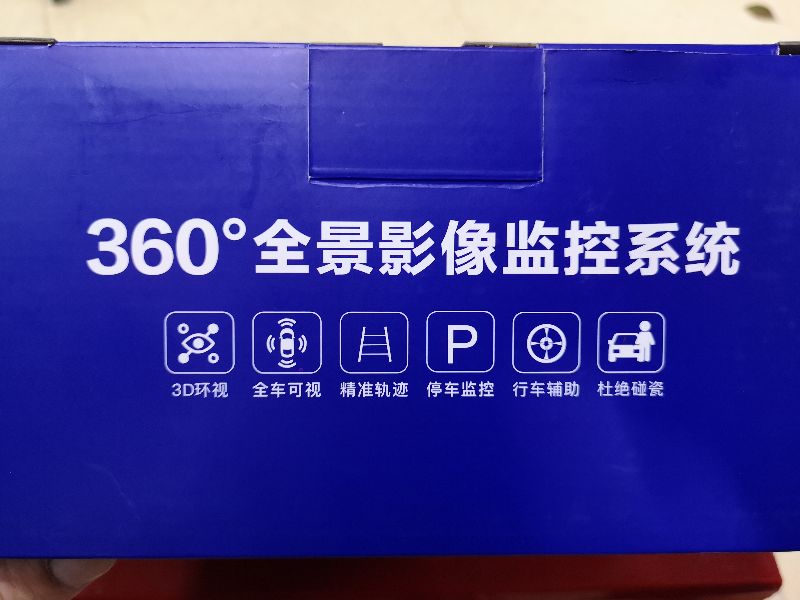

我选择的是市面上最高配置的最新3D轨迹版

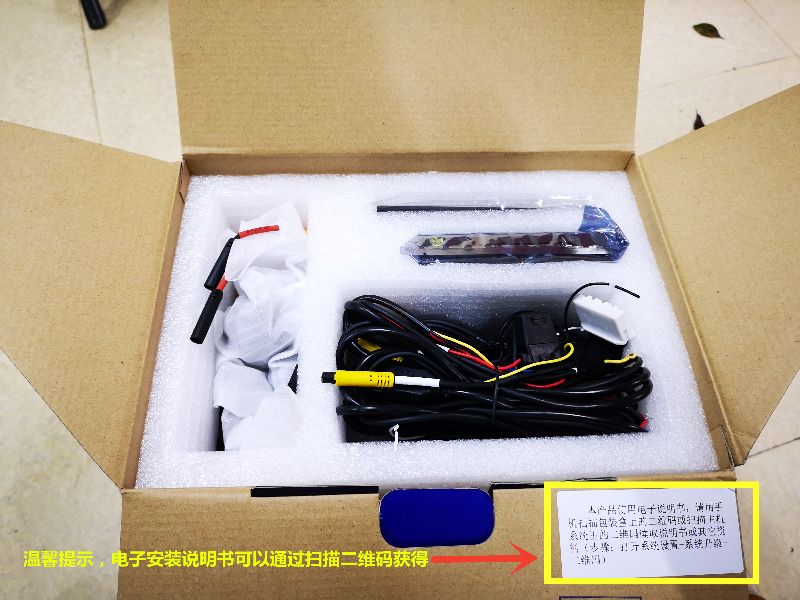

所有配件，扫盒子上的二维码，可以获得电子版安装说明书

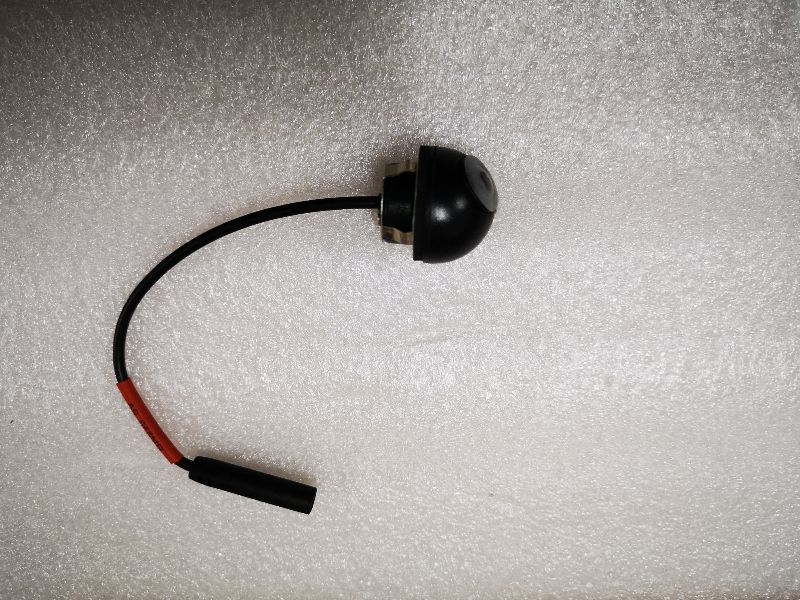

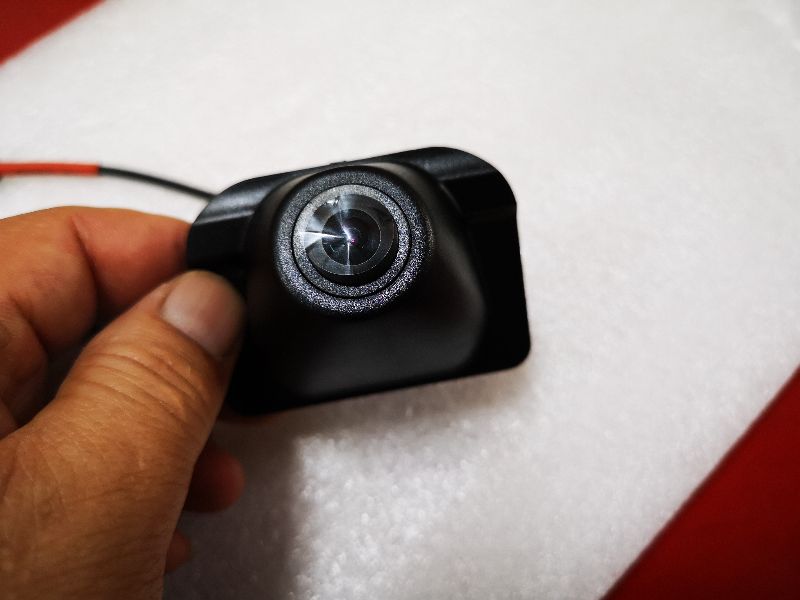

第一次配给我的左右摄像头，安装测试发现，原本想视角更好，实际因为突起，相反视角更小了，最后改成倾斜橡皮垫加常规摄像头，效果更好

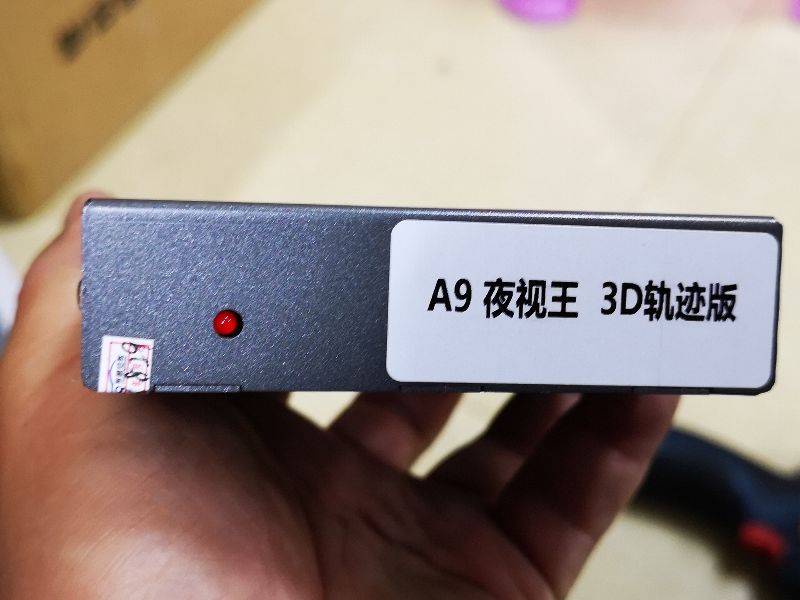

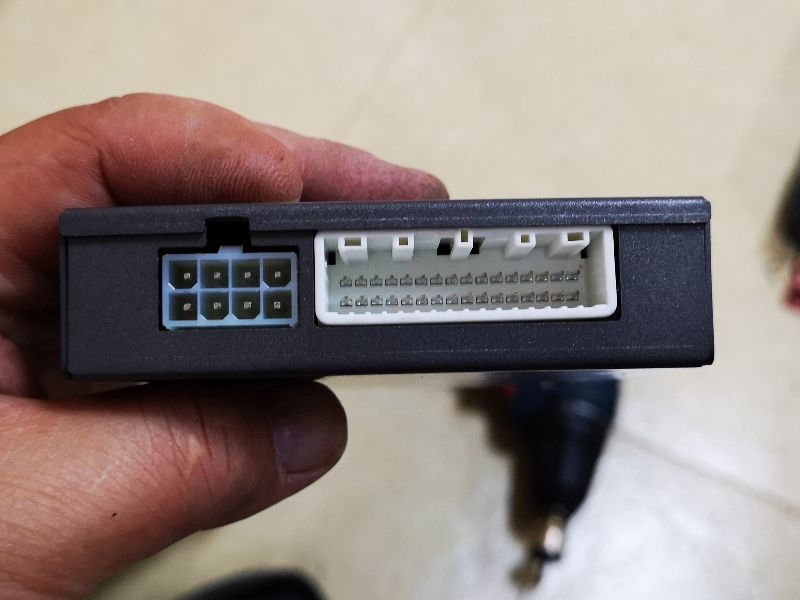

360主机盒，自带16G内存，可行车记录实时视频，有些方案需要外插U盘用于行车记录

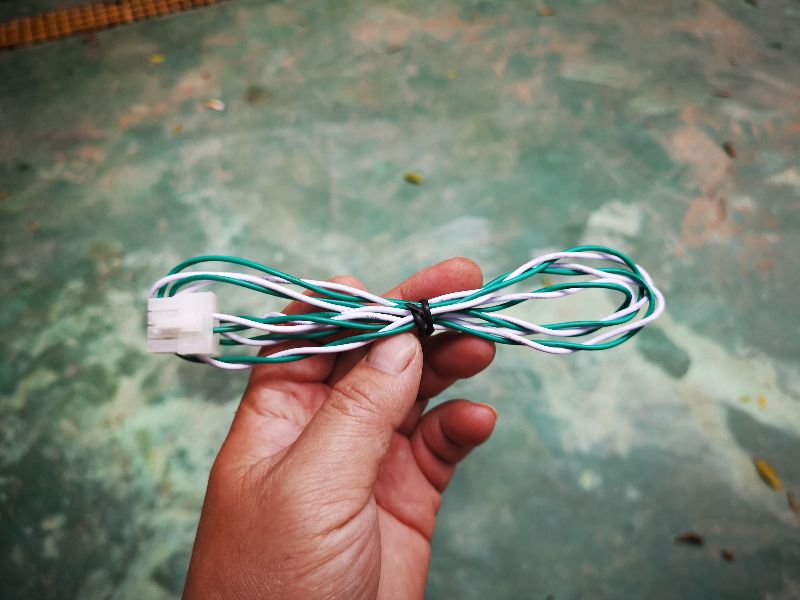

轨迹线插头，一般用于接原车的抗线（360全景行业术语，主要是用来读取原车轨迹信号）

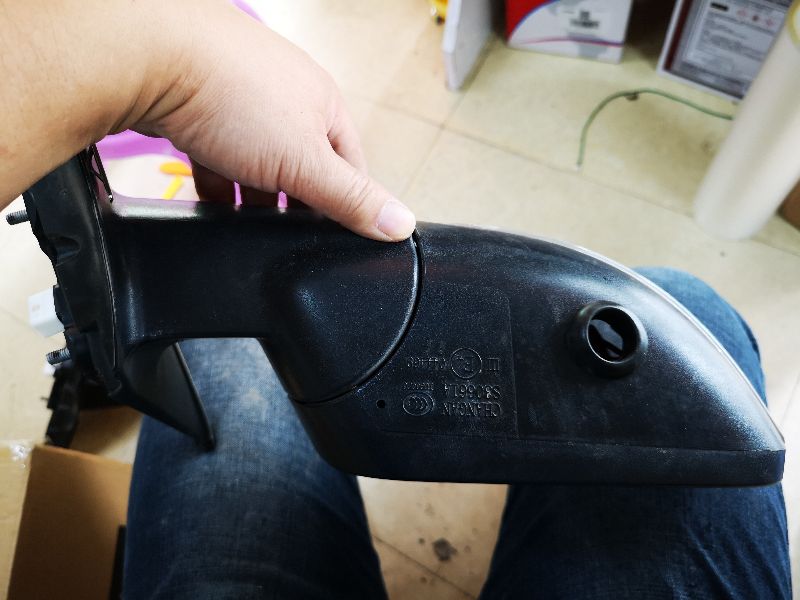

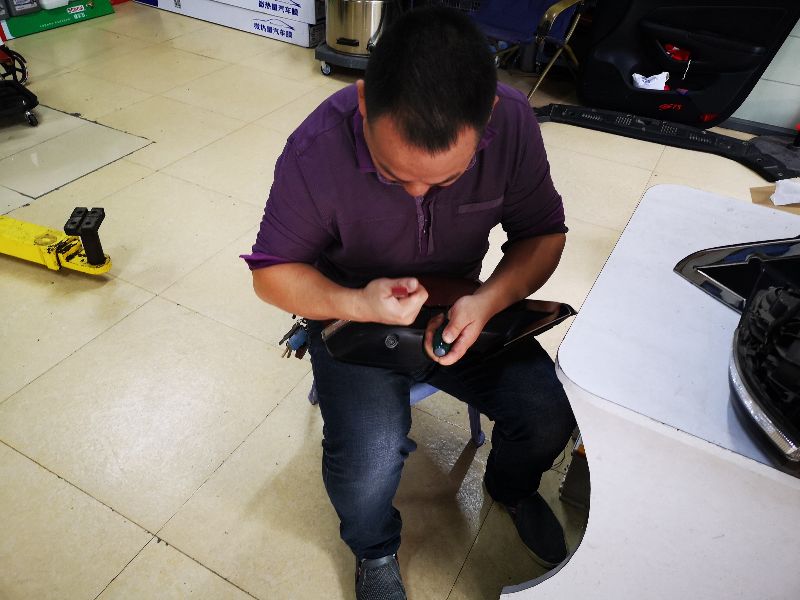

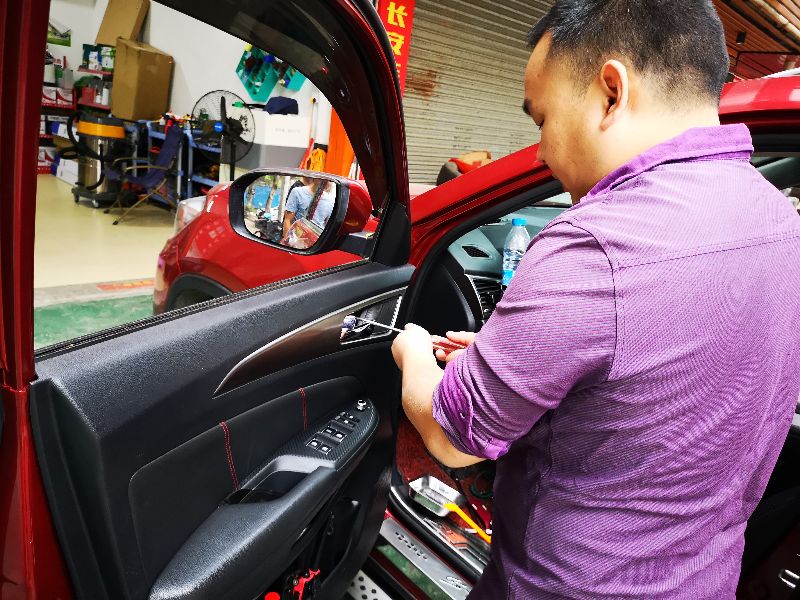

开拆后视镜

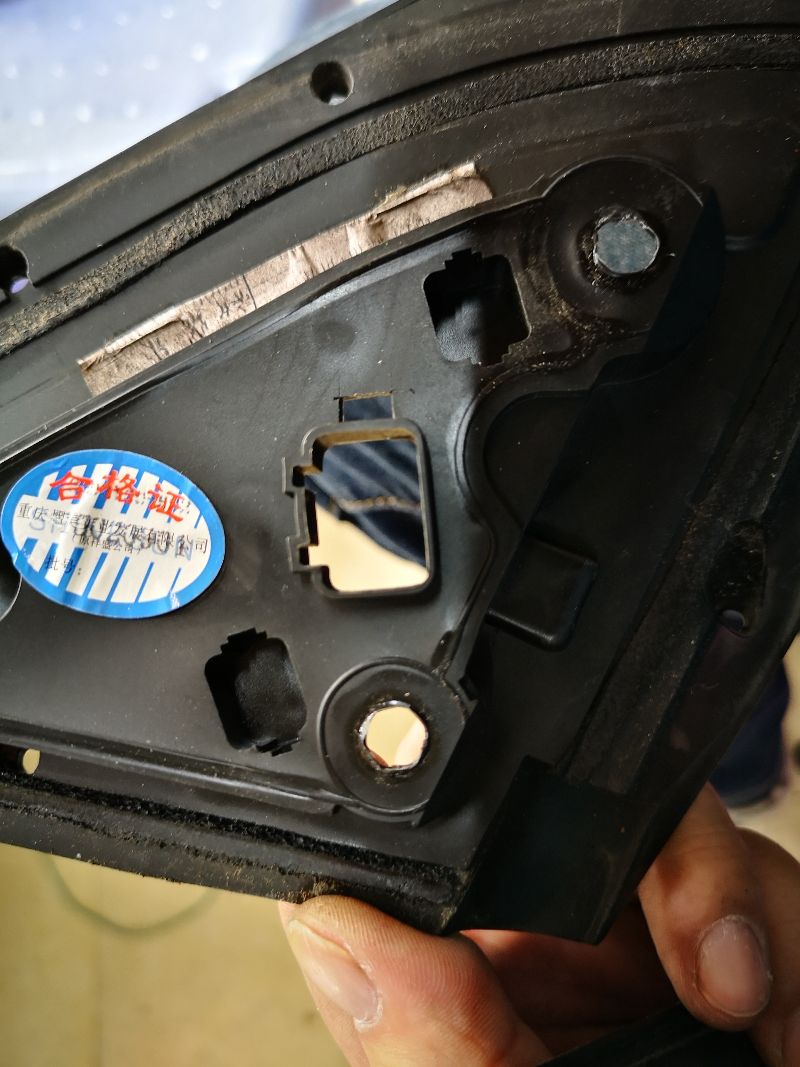

第一次安装，认为和其他车一样，需要拆后视镜片，后期经验，不用拆镜片就可以搞定。

拆装心得：镜片不太好拆，需要小心，不然很有可能会把镜片搞坏，体会是，长安的做工太好了，用料十足

拆开后视转向灯上的有颜色的部分，就可以按装了，用撬板轻轻的撬开

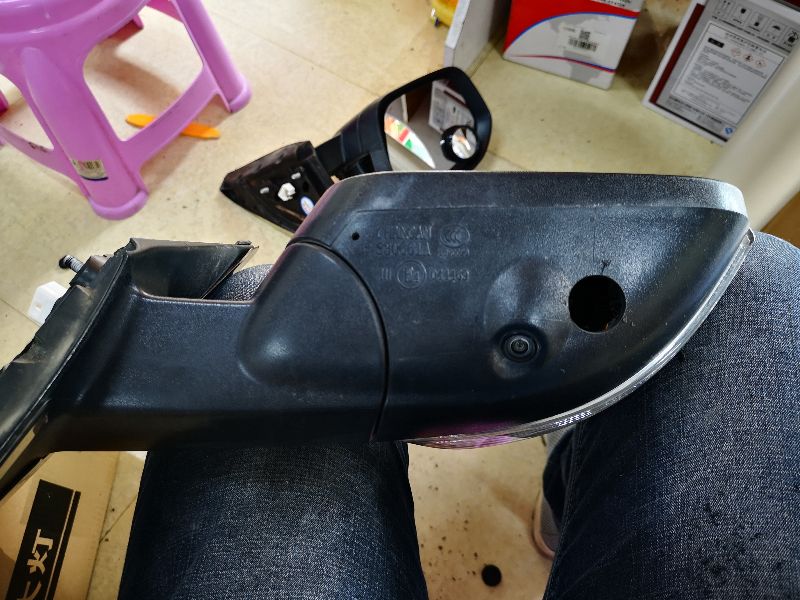

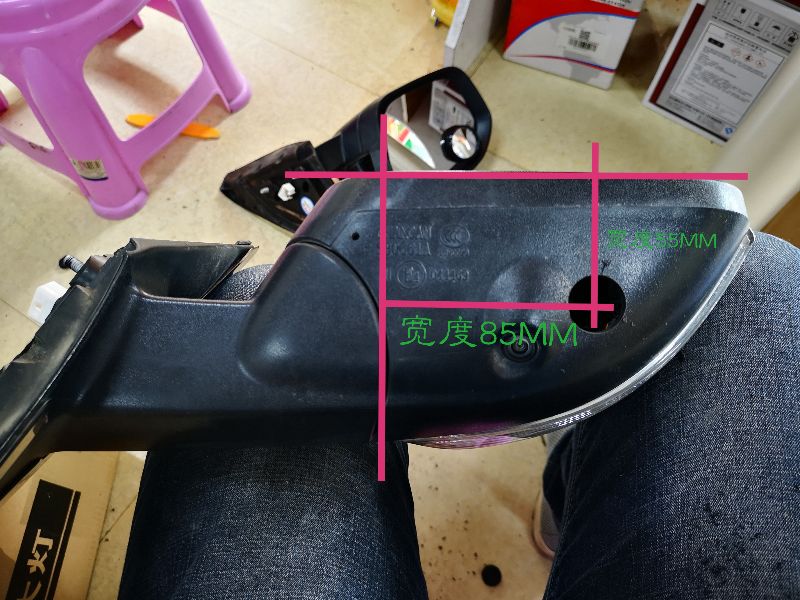

此图很重要，是经过多次安装后得到的经验数据，左右都可以，可确保万无一失

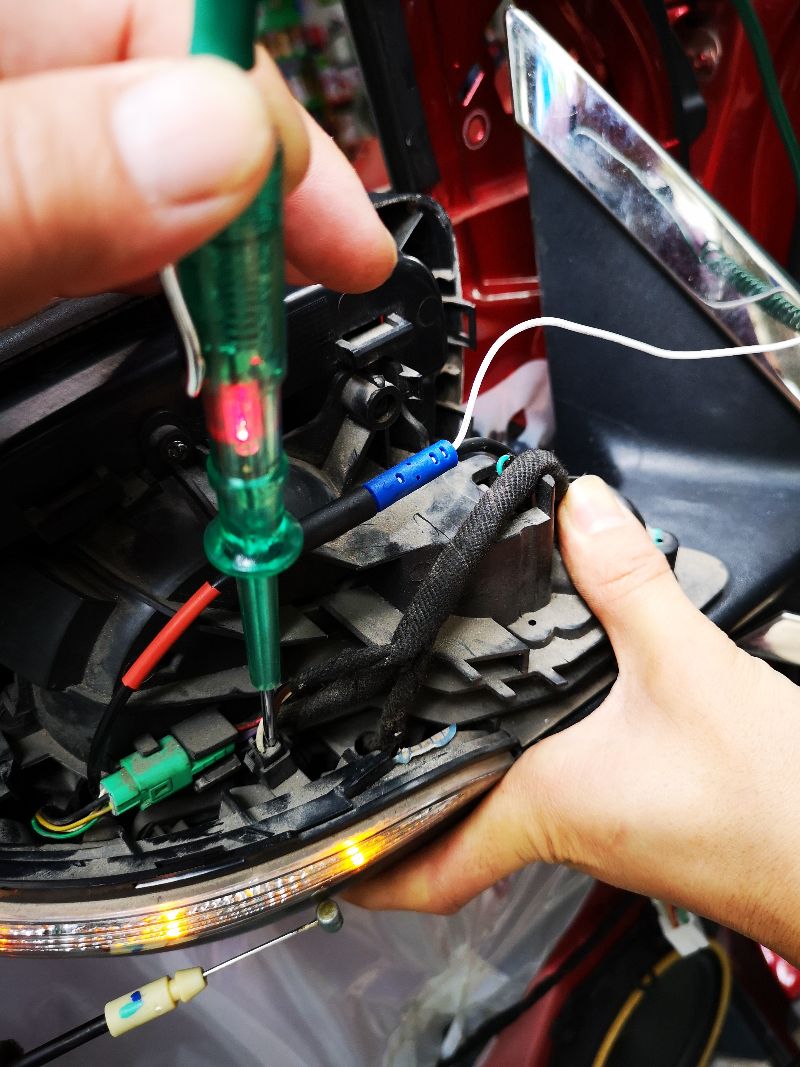

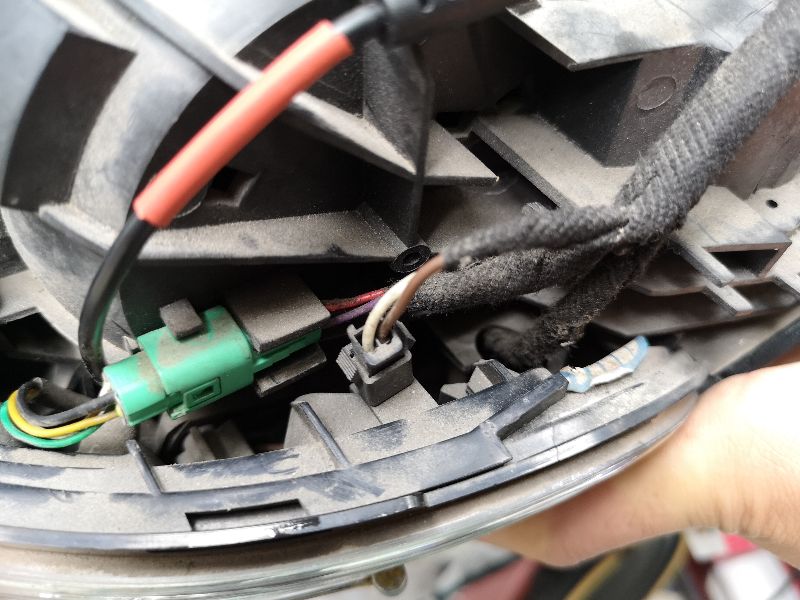

提前用试电笔测试好转向灯线，接转向灯，以后打转向灯时，会自动出左右摄像头的图像，方便又安全

咖啡色为转向灯正极

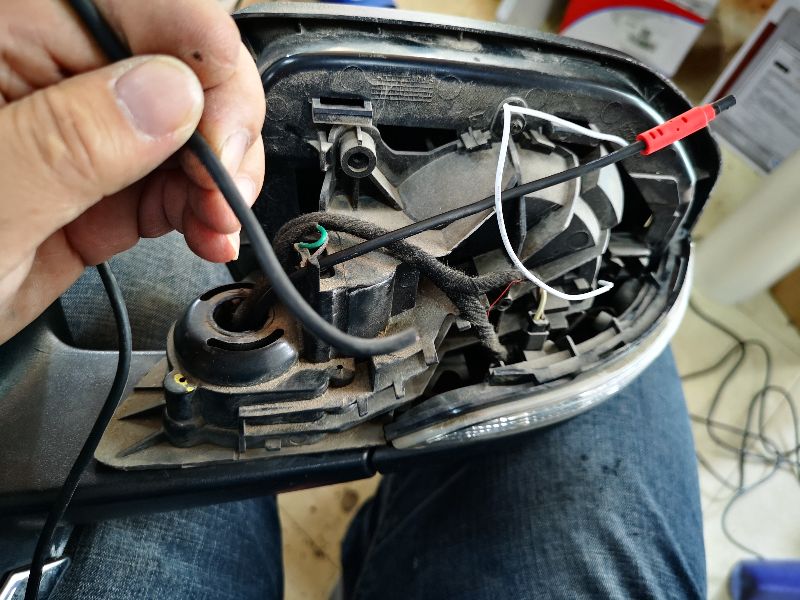

因为穿线孔相对很小，线图上的插头没有办法穿过，所以需要剪线，像这样弯弯的，穿过以后，用铁丝边钩边推，就能很快的穿过去了，需要一些经验

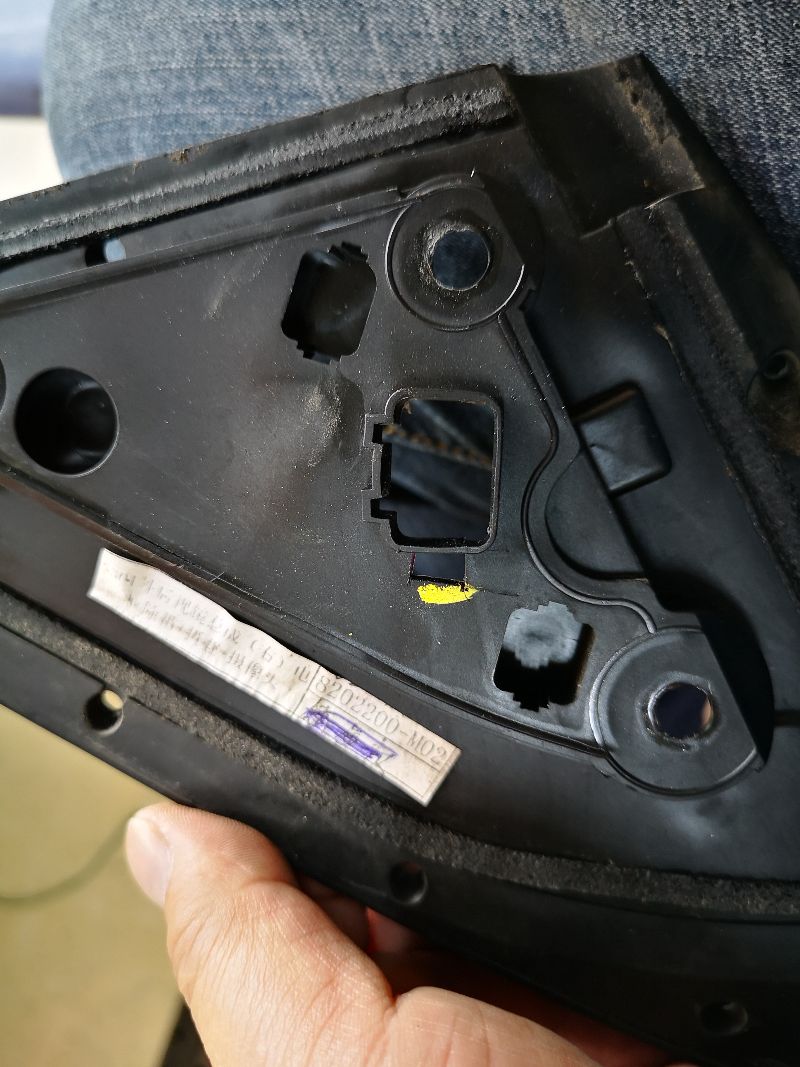

后视镜胶护板的插头边上开个小孔过线

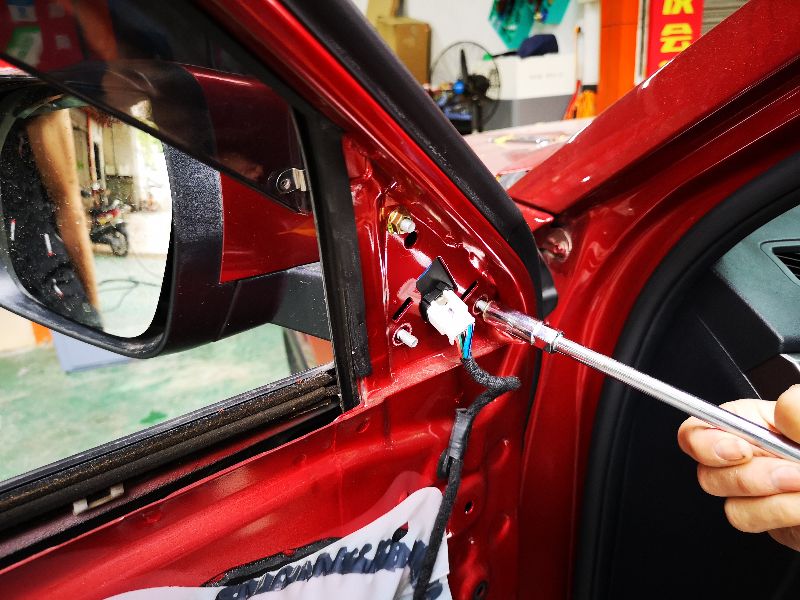

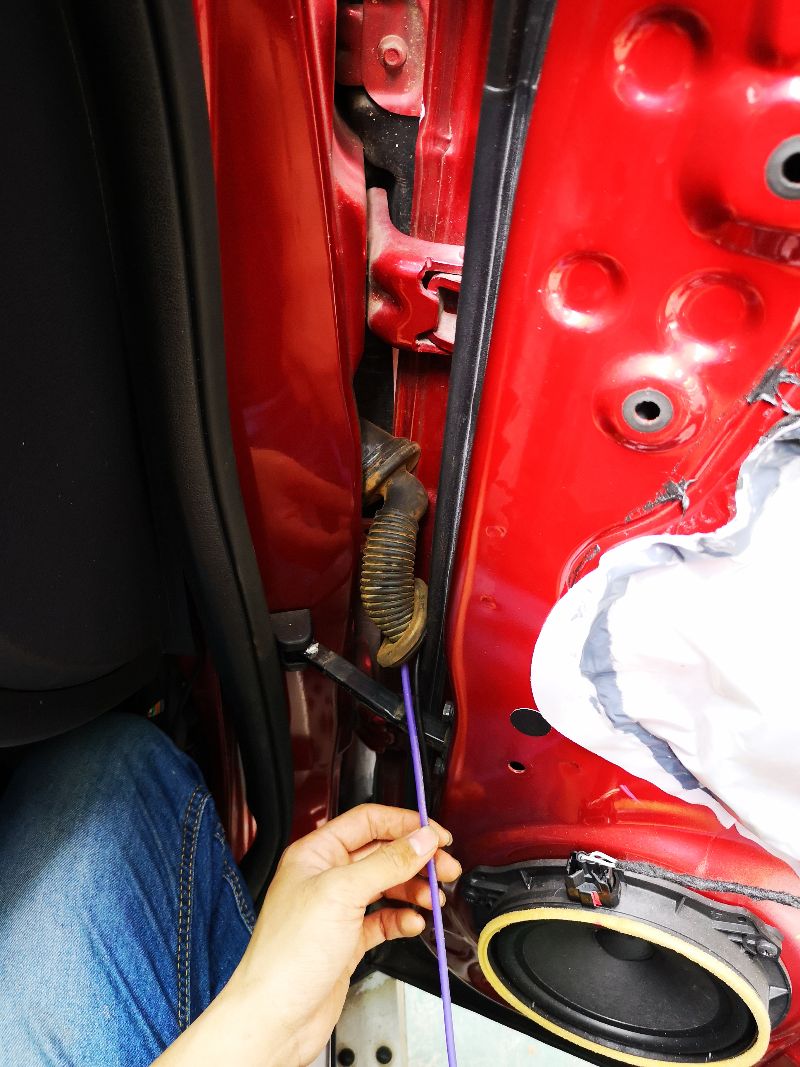

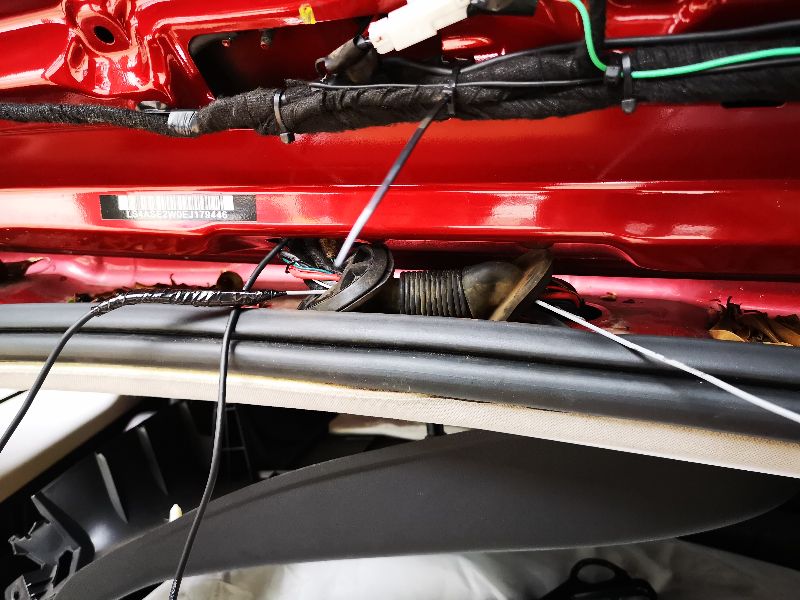

走原车的胶套管里过线，需要把车身内的插头拔出，整个套筒接出来后，才更好的穿线，引线工具可以用铁丝或是电工用的穿线器

穿好线后，按原来的颜色接回，当然也可以在后视镜穿好线以后马上接好

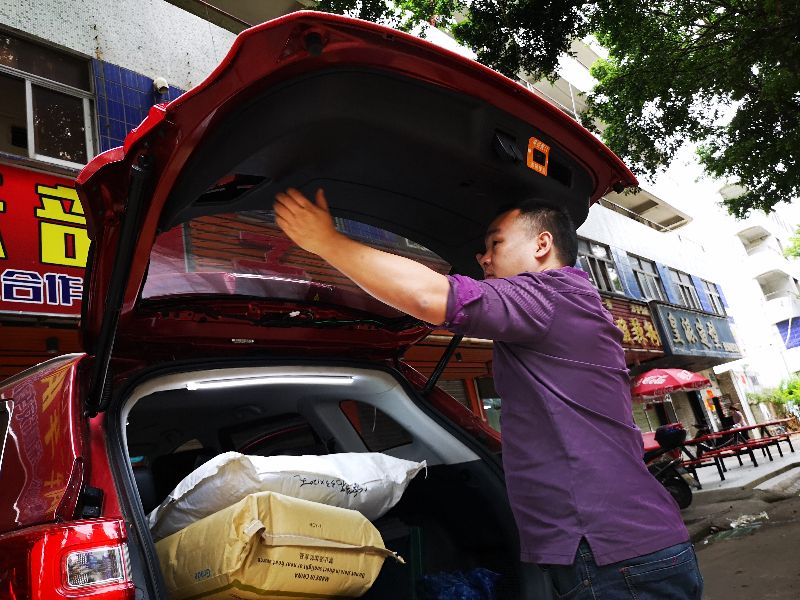

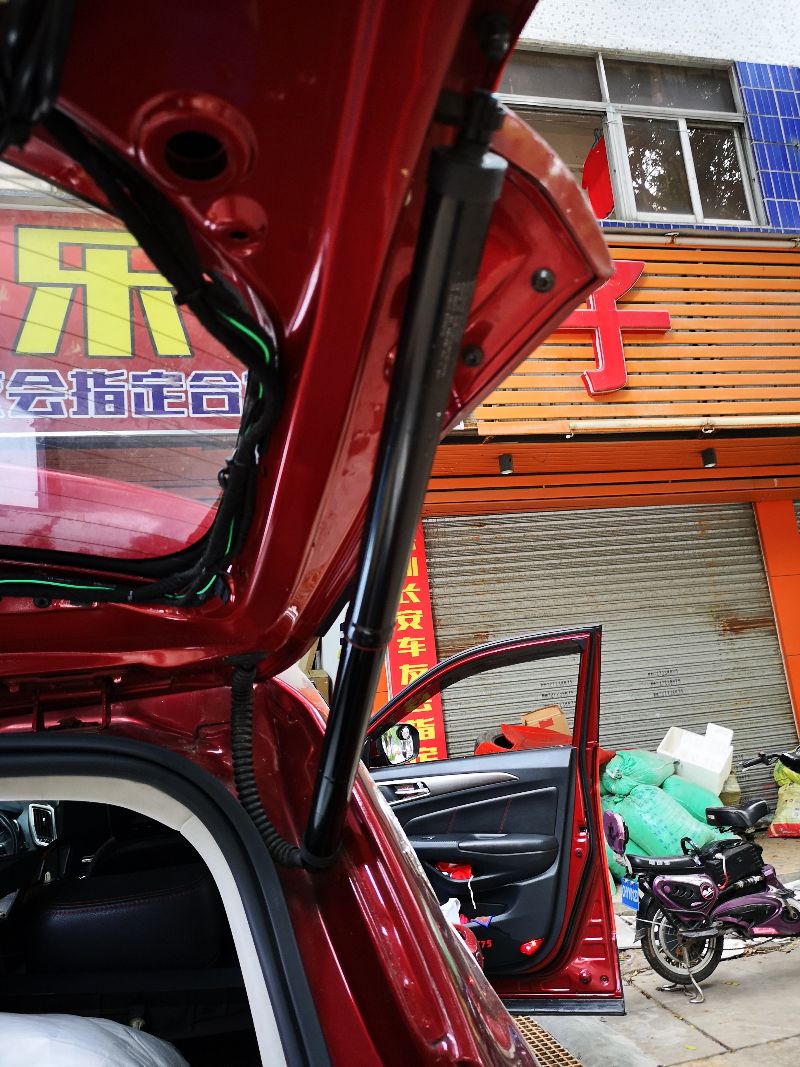

拆尾门，开始安装后摄像头

跟着原车的线走，从原车后视摄像头与排照灯的孔过线

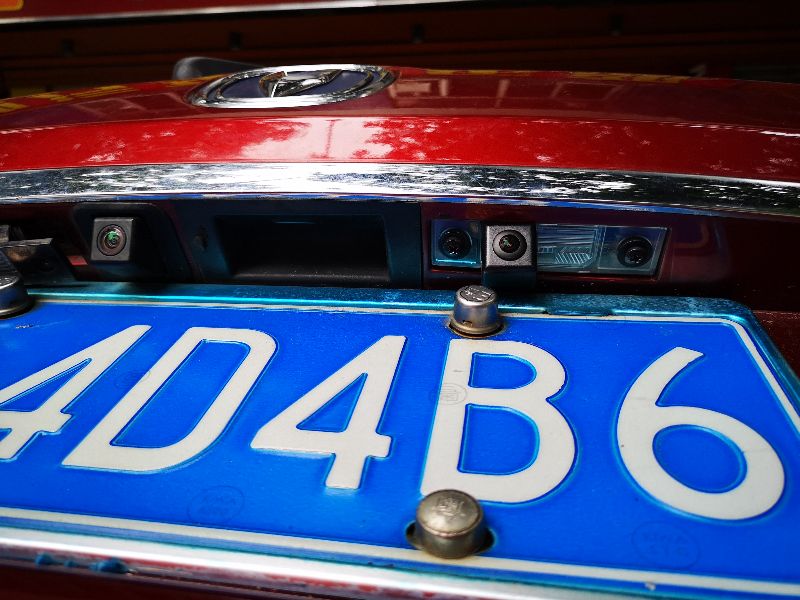

装好后的样子，摄像头装在排照灯边上

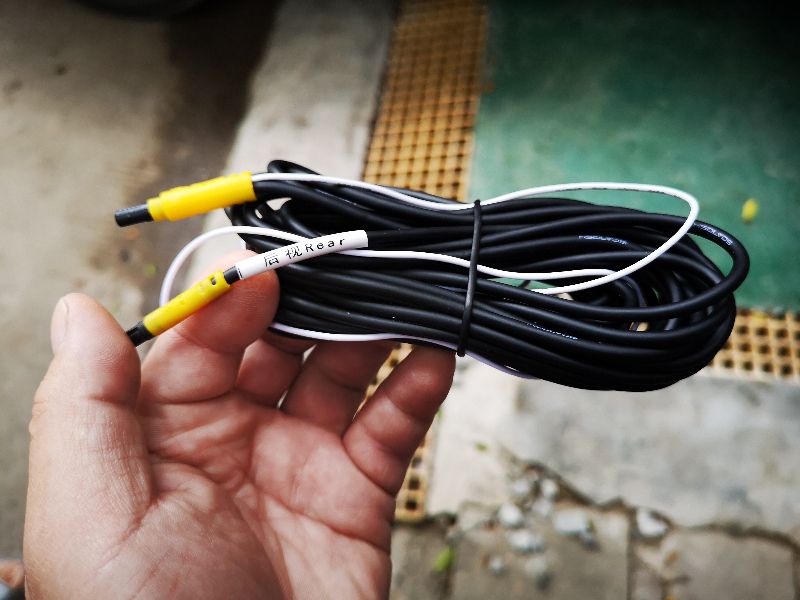

每条线的插头颜色都会不一样，并有相应的标签，一般不会搞错

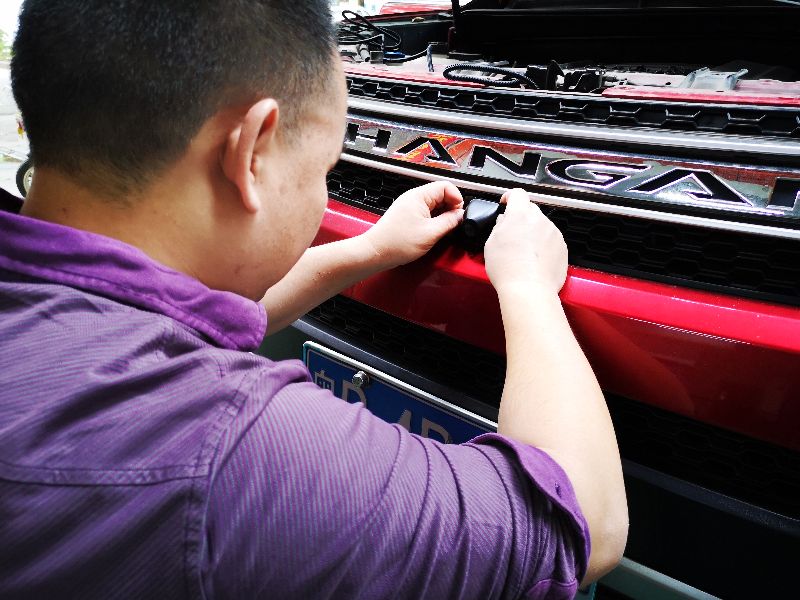

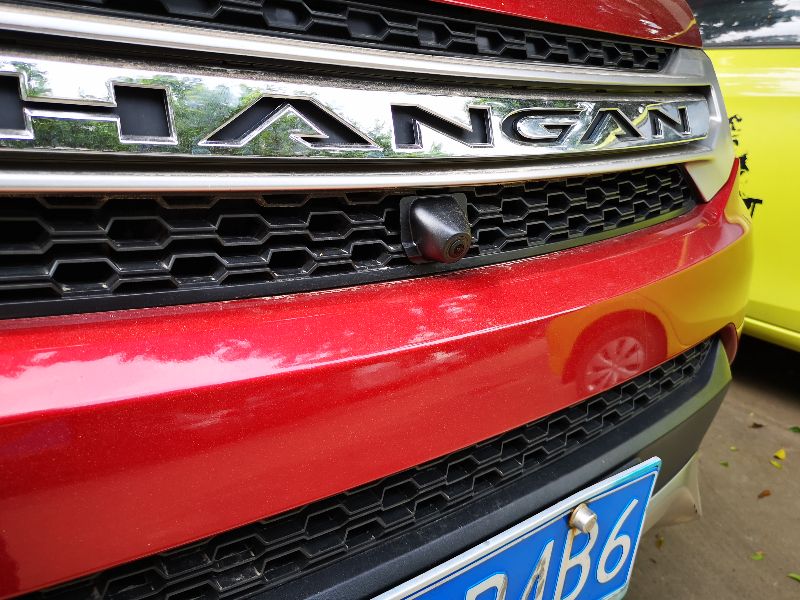

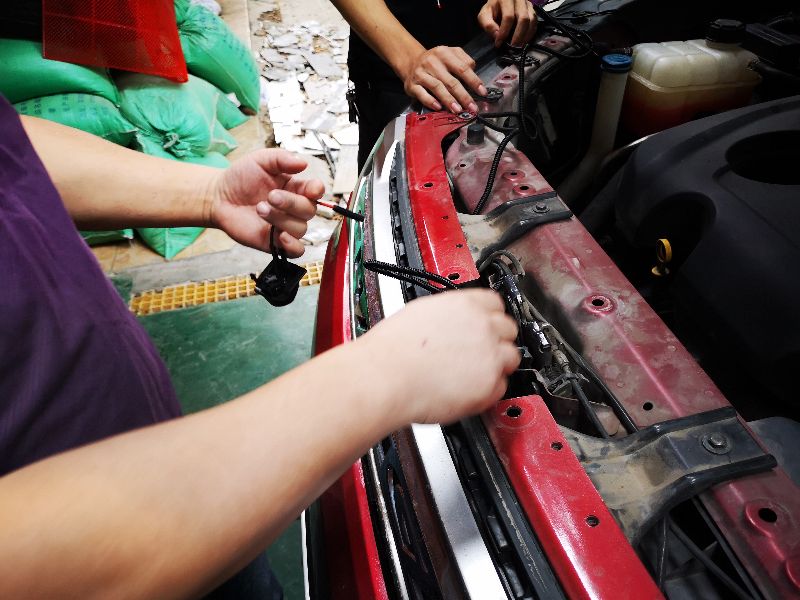

安装前摄像头 安装好后的样子

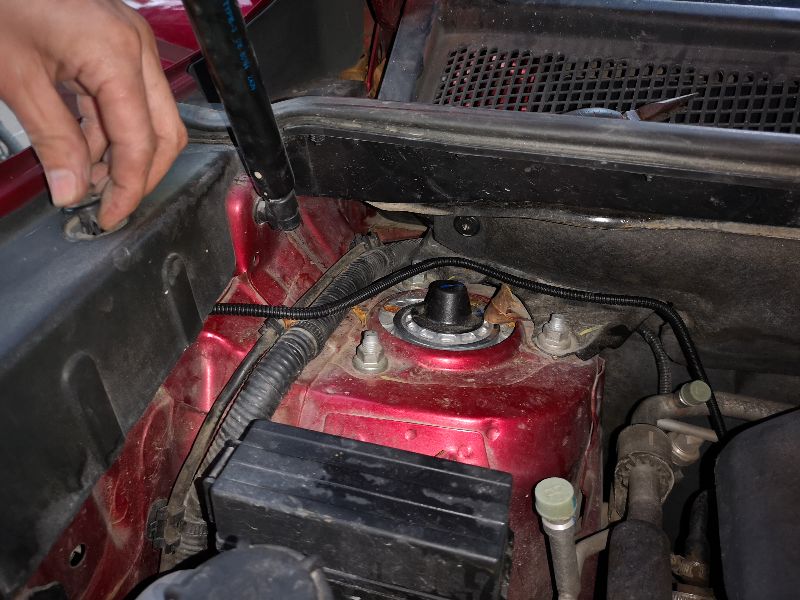

跟着原车线走，因为发动机舱高温，因为前面的线出厂便有套管保护

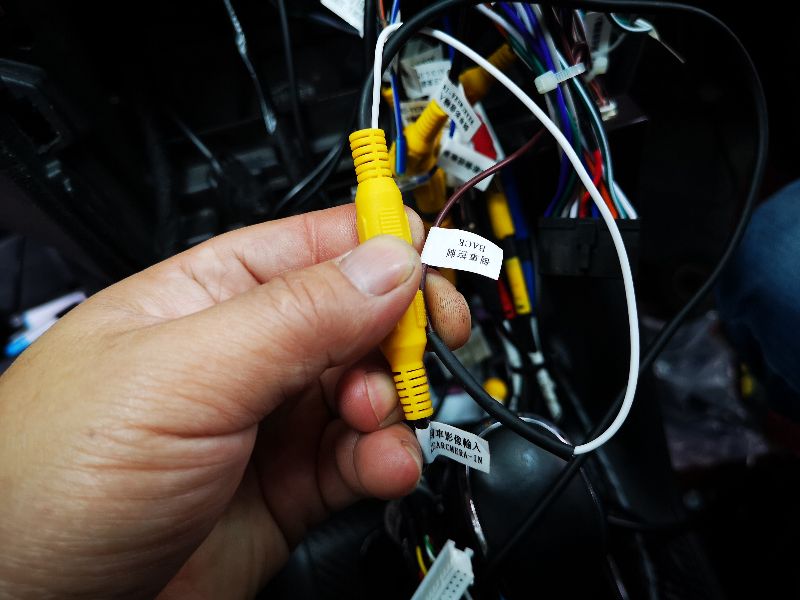

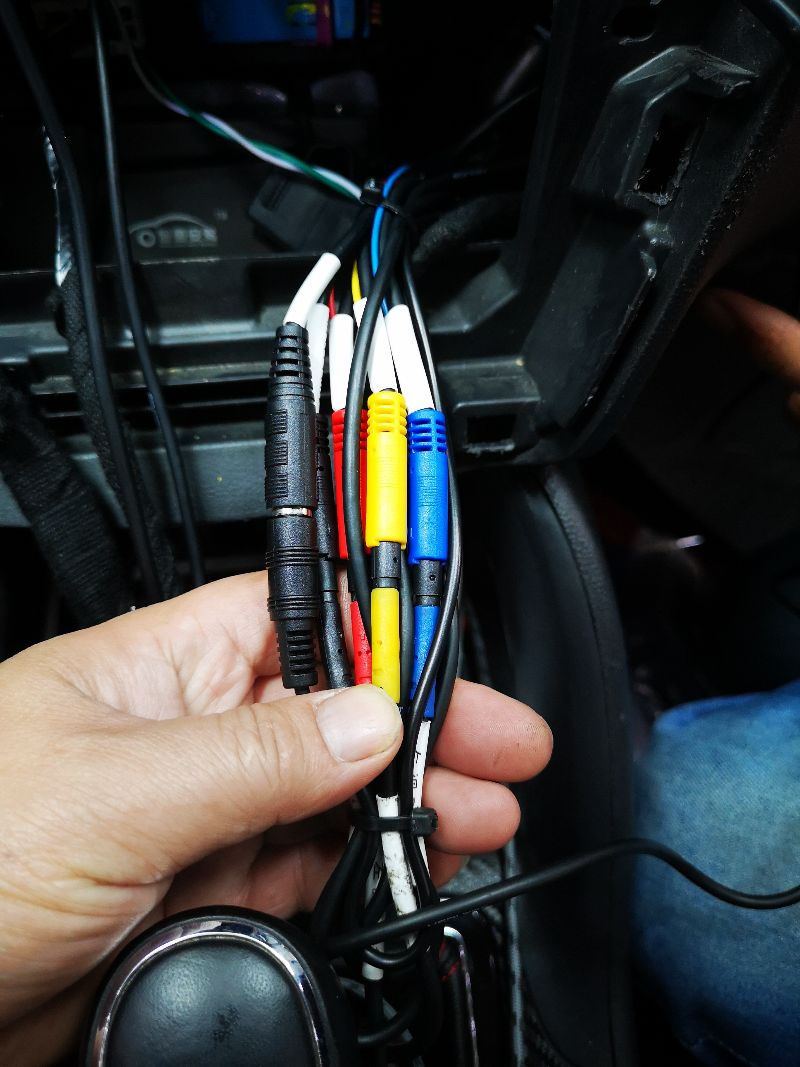

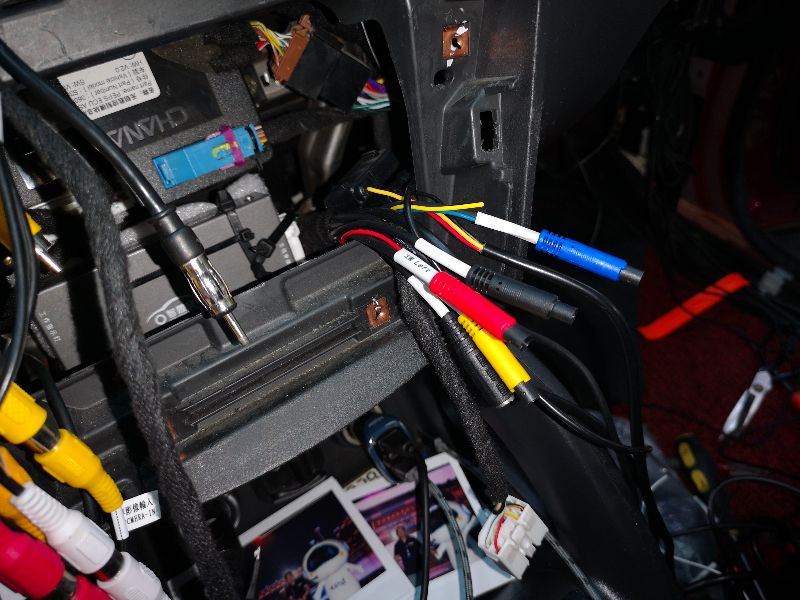

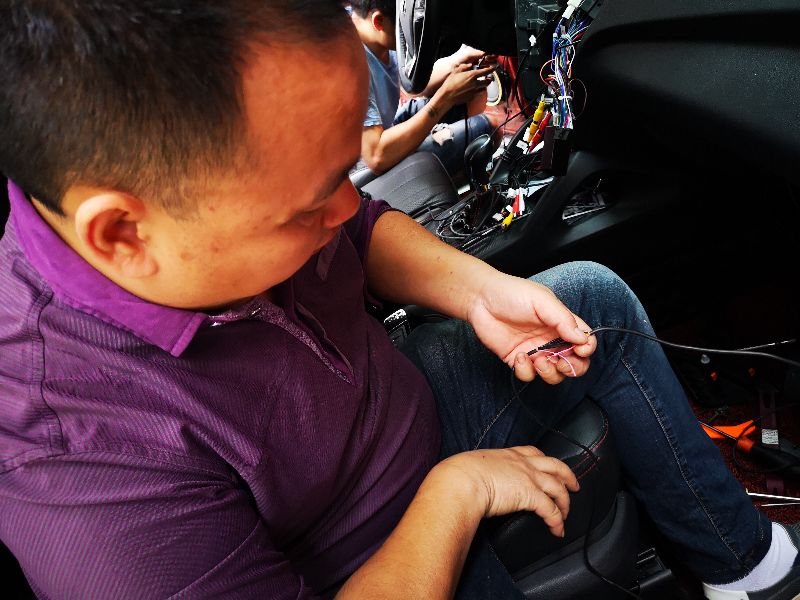

线跟着颜色对插就好了，还有红外遥控接收头要拉到副驾A柱上，有些360全景方案还有震动灵敏度调边开关

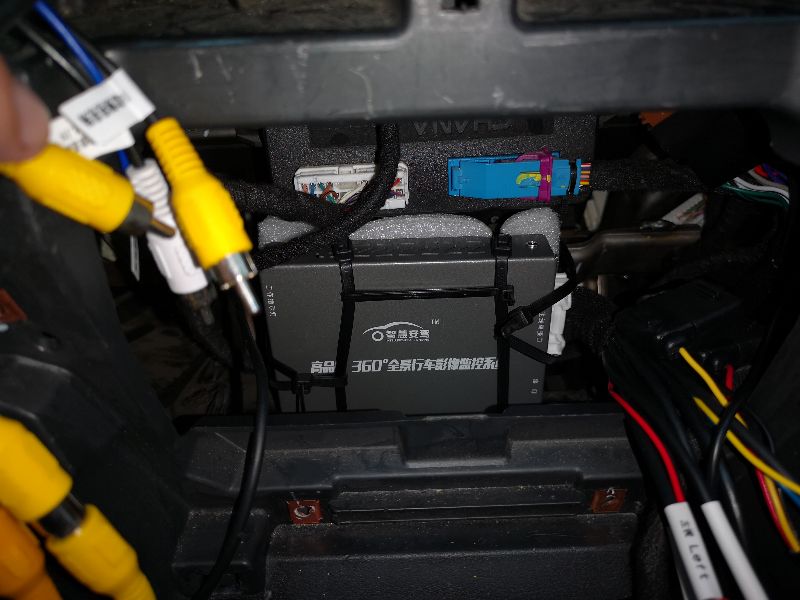

控制盒根据自己的喜欢和实际情况固定

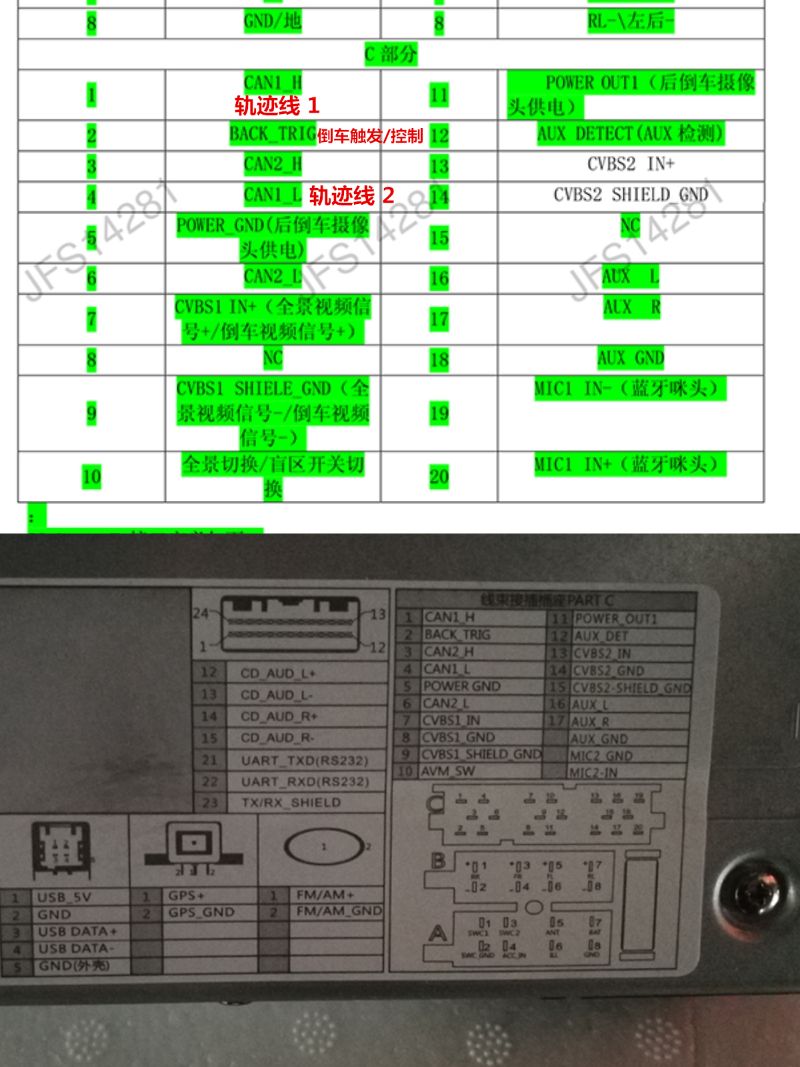

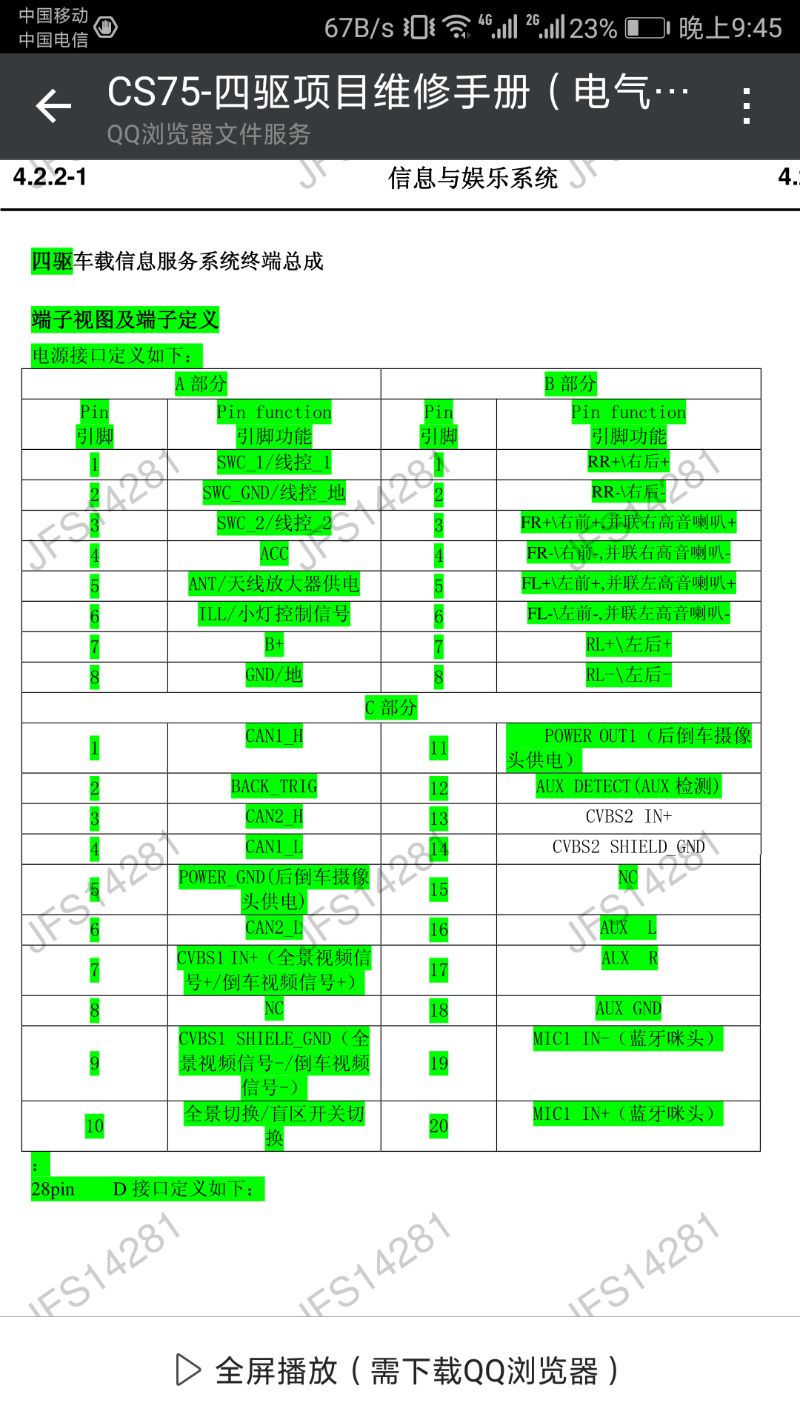

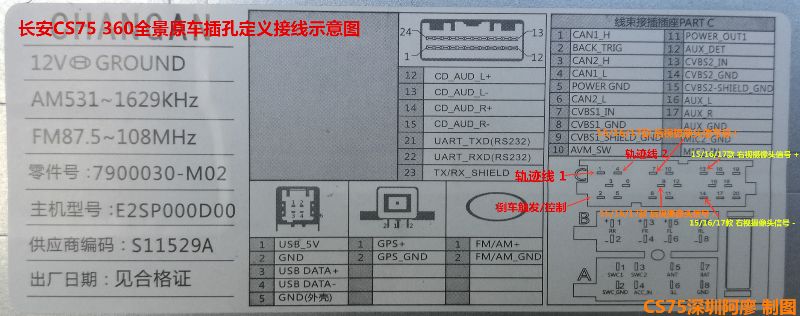

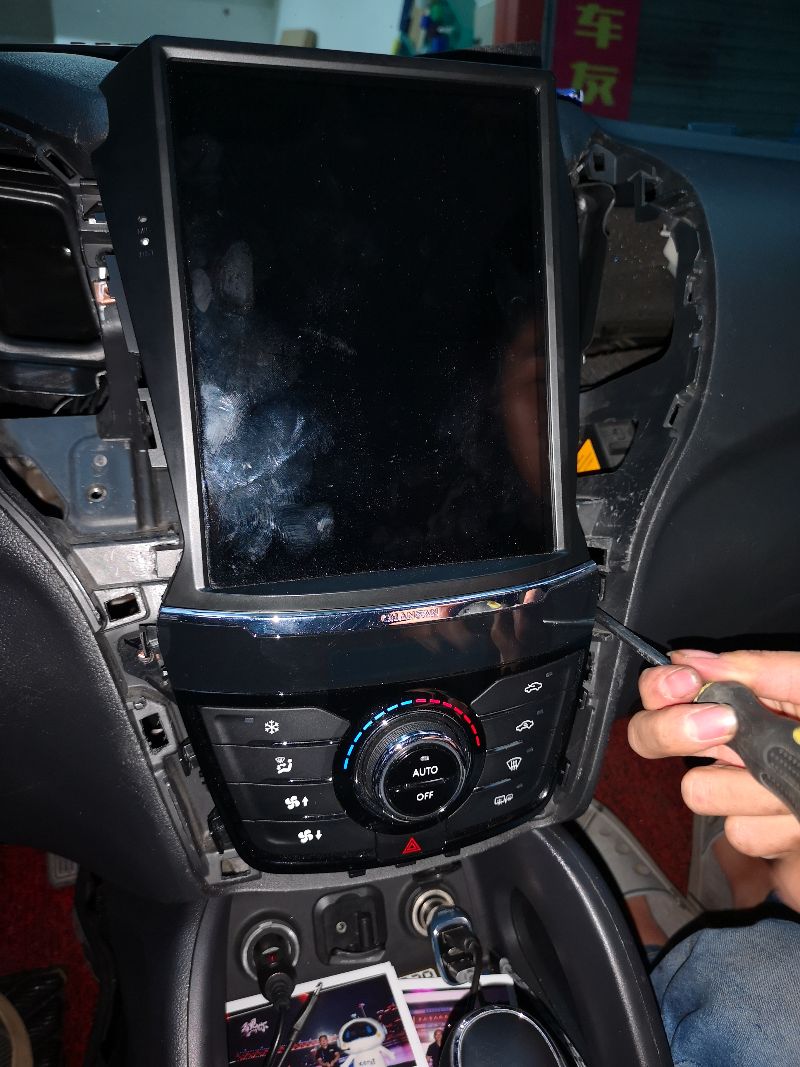

以下数图，基本囊括长安CS75  14/15/16/17款导航的插头定义图，可以适配14款CE导航，16/17安卓导航，10.4寸/14寸大屏导航的接线方式，如果还是看不懂得车友，可以私信本人，一起探讨。

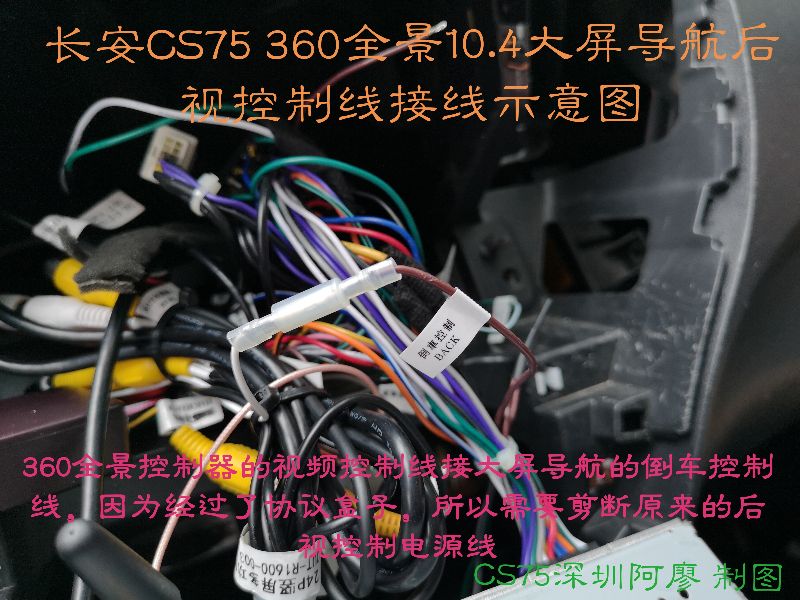

大屏的后视控制线与视频输入导航的接线方式

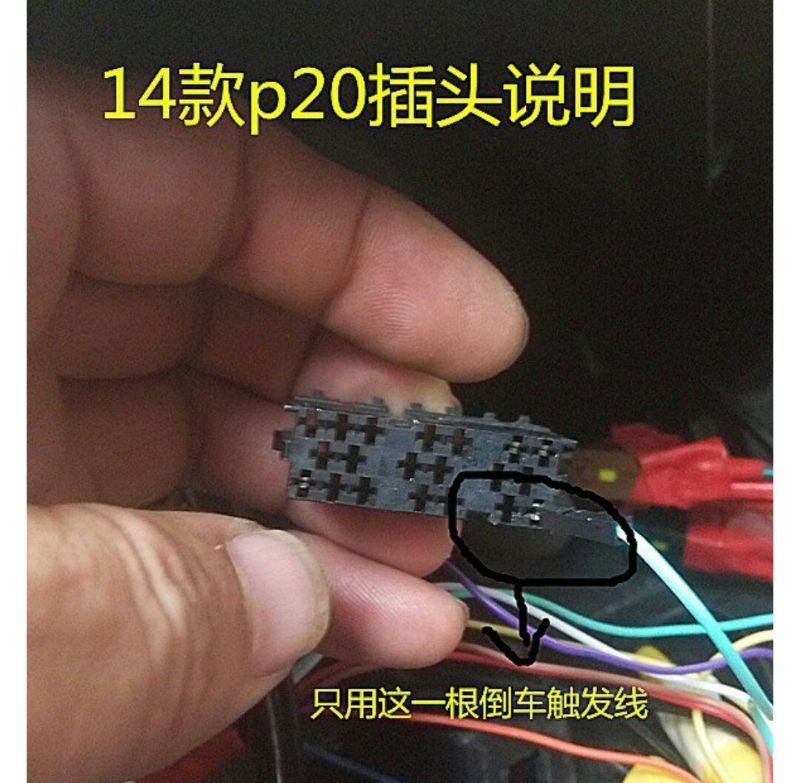

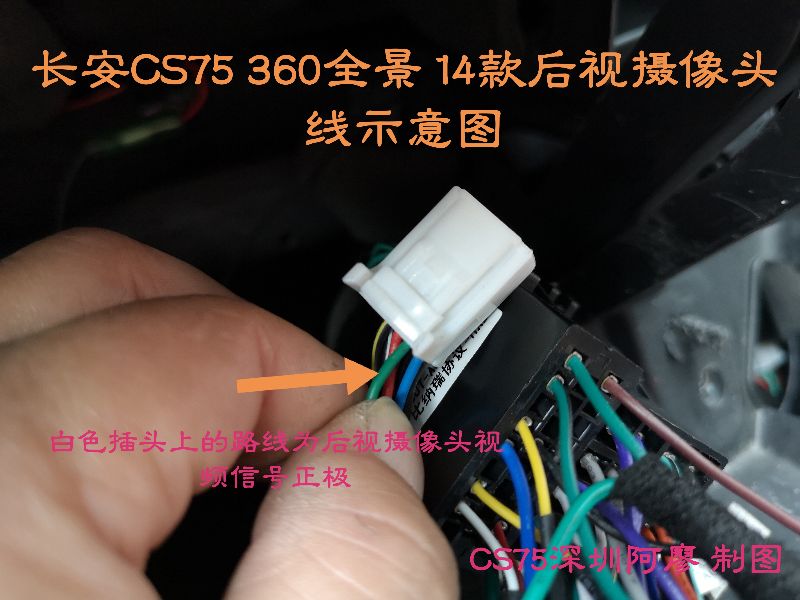

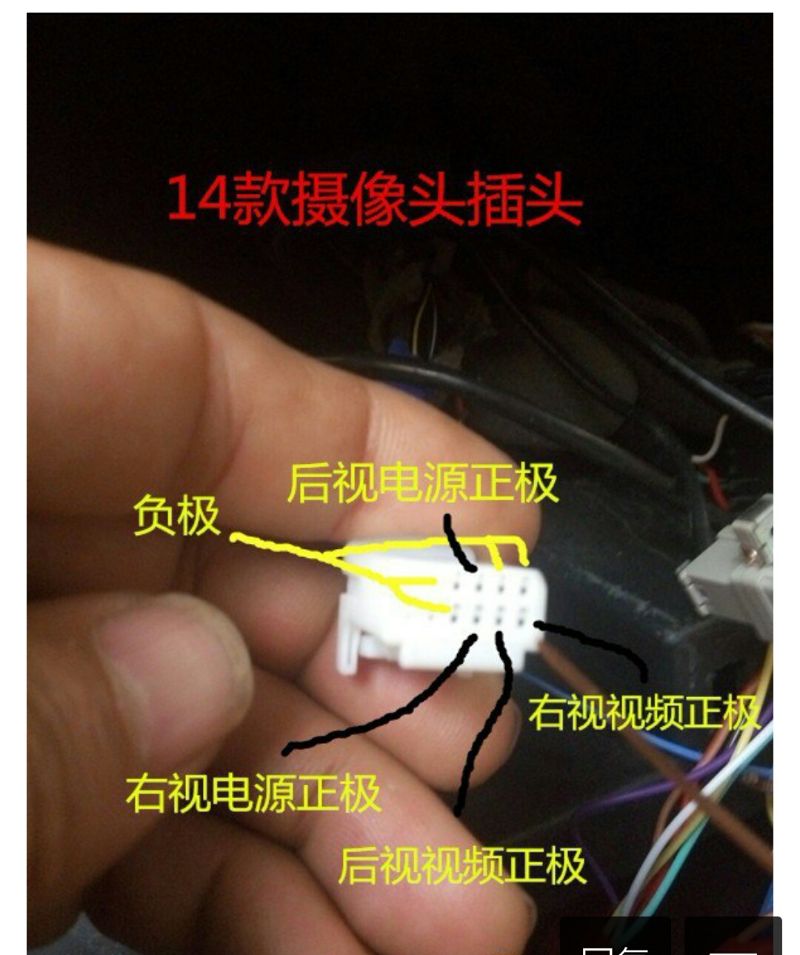

14款后视右视插头

本图借用改装高手：张掖-心路历程  导航通用机改装方案时的图片

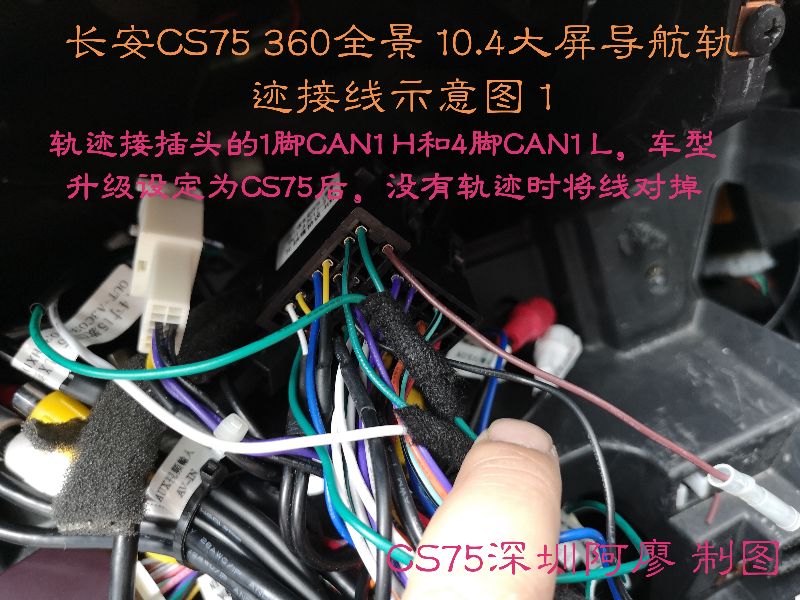

10.4大屏轨迹搞线的接线方式 后期通过改进，经本人改的360全景，所有插头都用上了快速插头，方便又安全

这几张图忘记出处了，按理是17款导航改14/15/16款改装先驱与最强高手：遂宁-枫叶  的出品

3D轨迹牌的开机动画

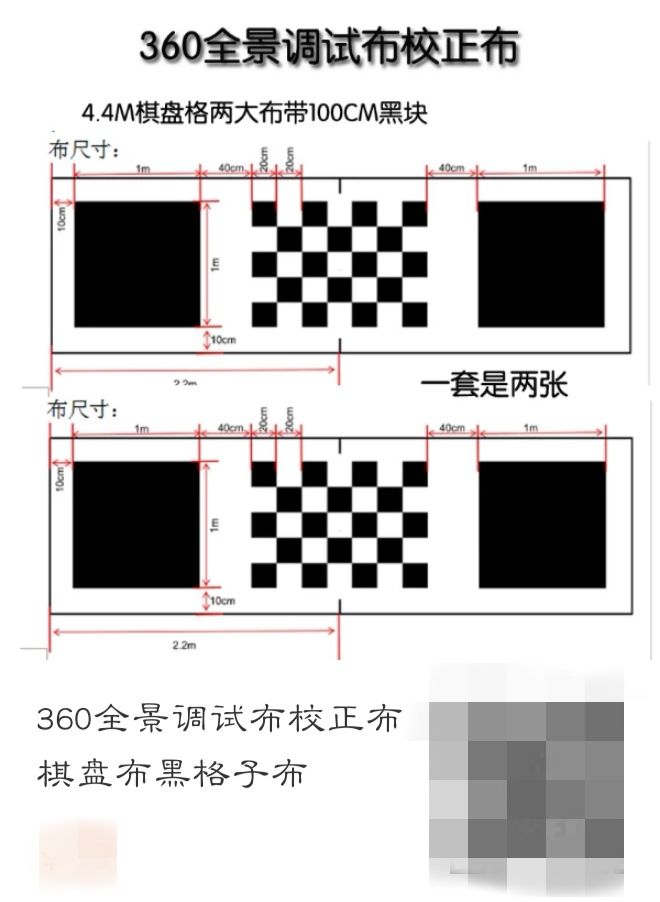

360度全景调试的必须品，全景调试布，网上大把，也有很多种类，配合多种调试方式，依个人偏好，但是相对来说，这种调试布的调试方式会相对简单一些

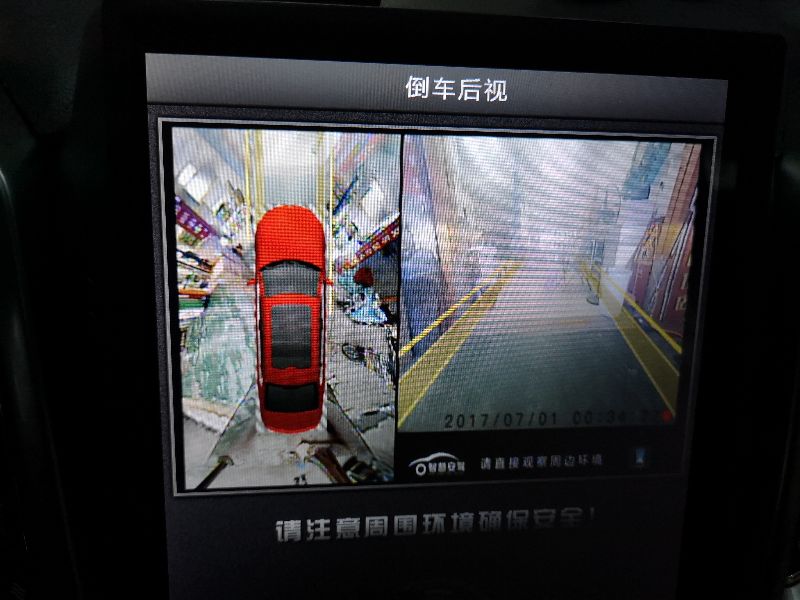

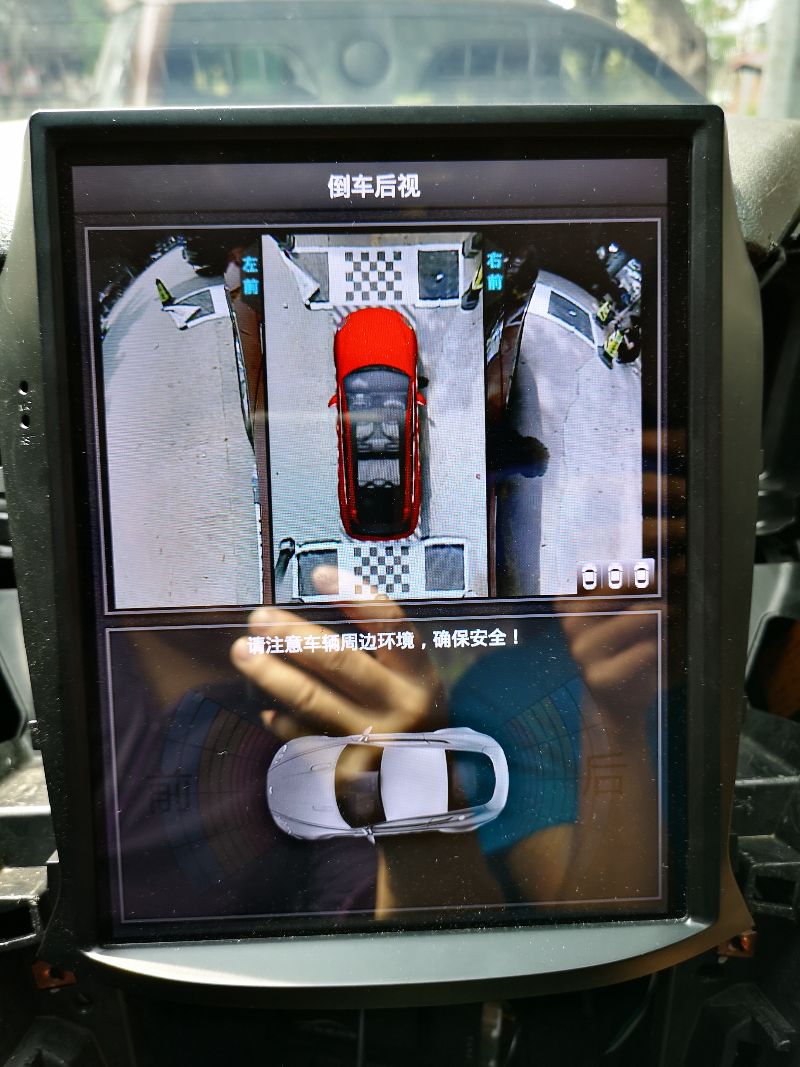

还没有调试的效果，由于手机拍照会自动对焦与变光等多方面的因素，相片比实际效果要差很多，仅供参考

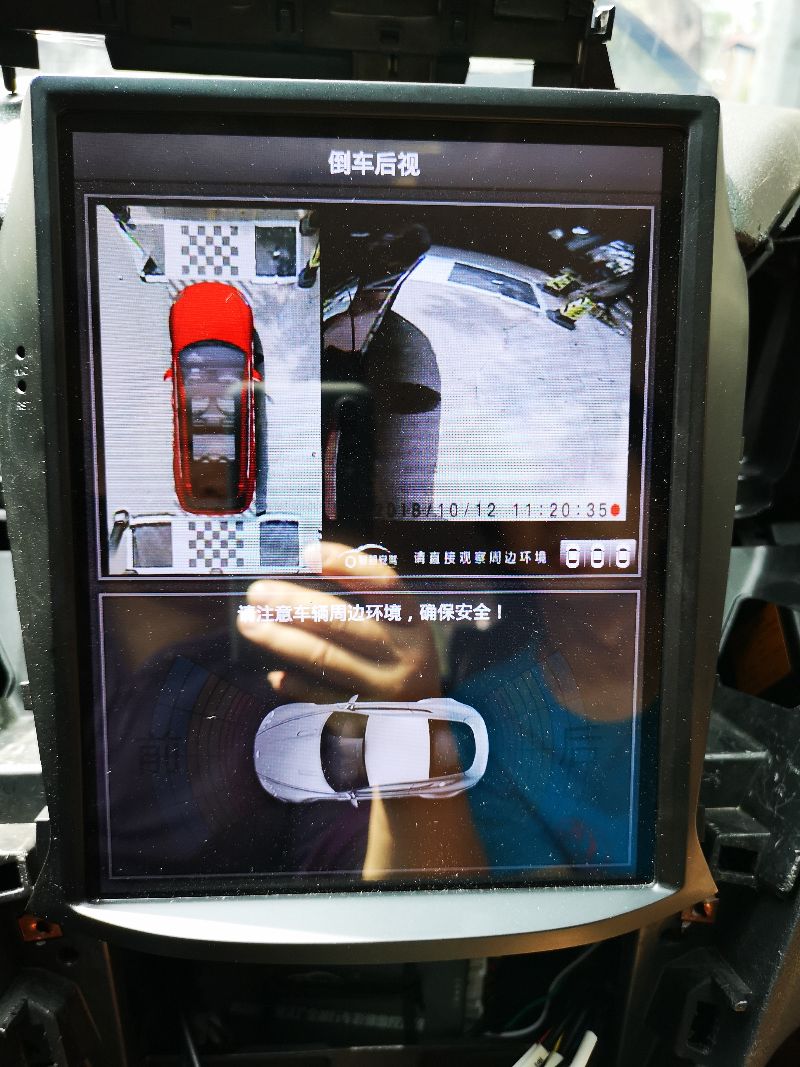

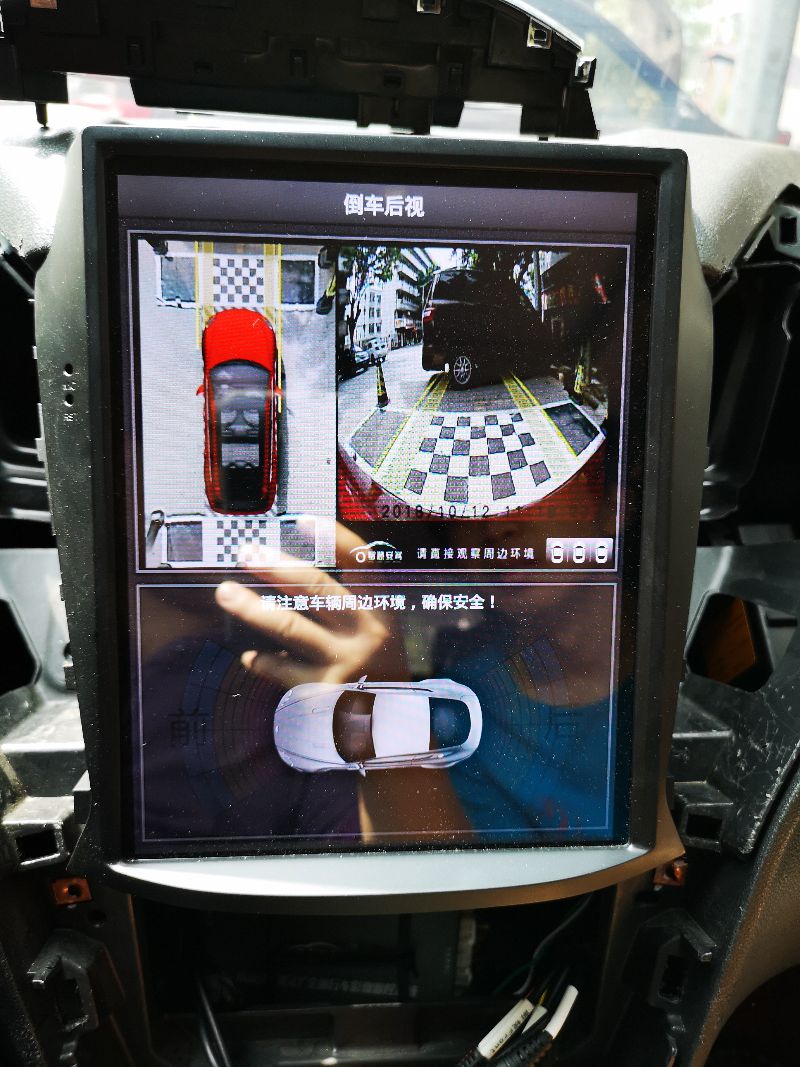

按说明放好调试布，设定好车身尺寸，调好视图的角度

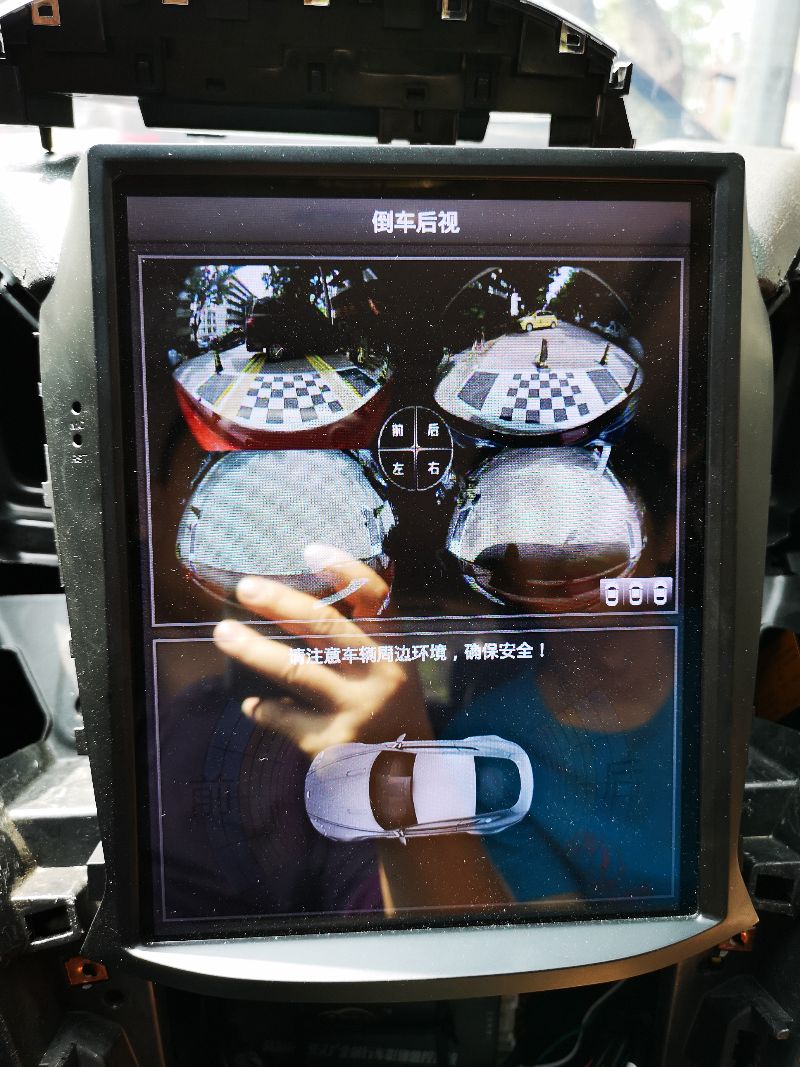

前后左右的鱼眼效果图，一定要注意的是，左右的缩放比例和角度一定要一样

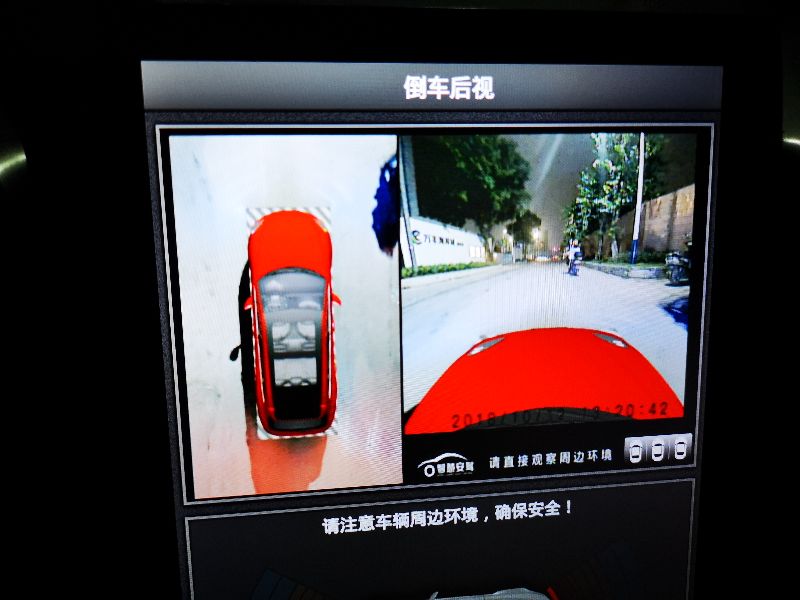

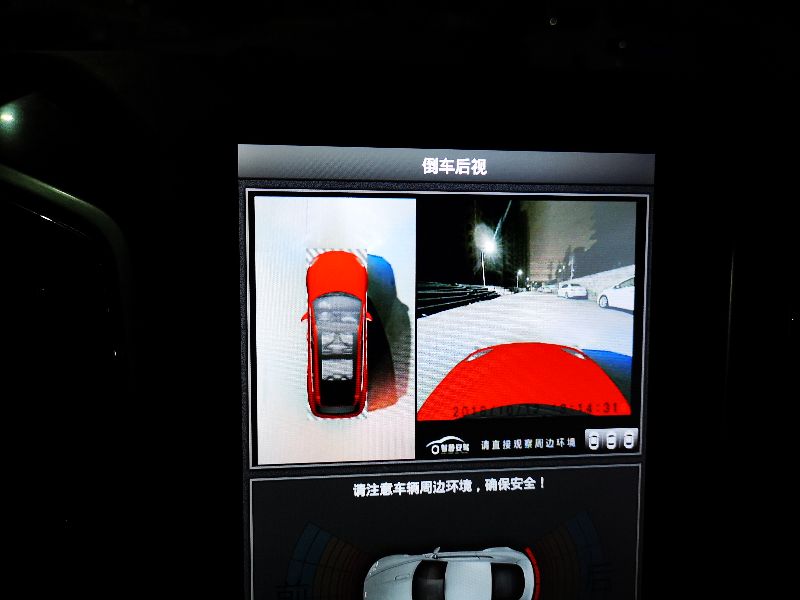

打转向时的三分视图

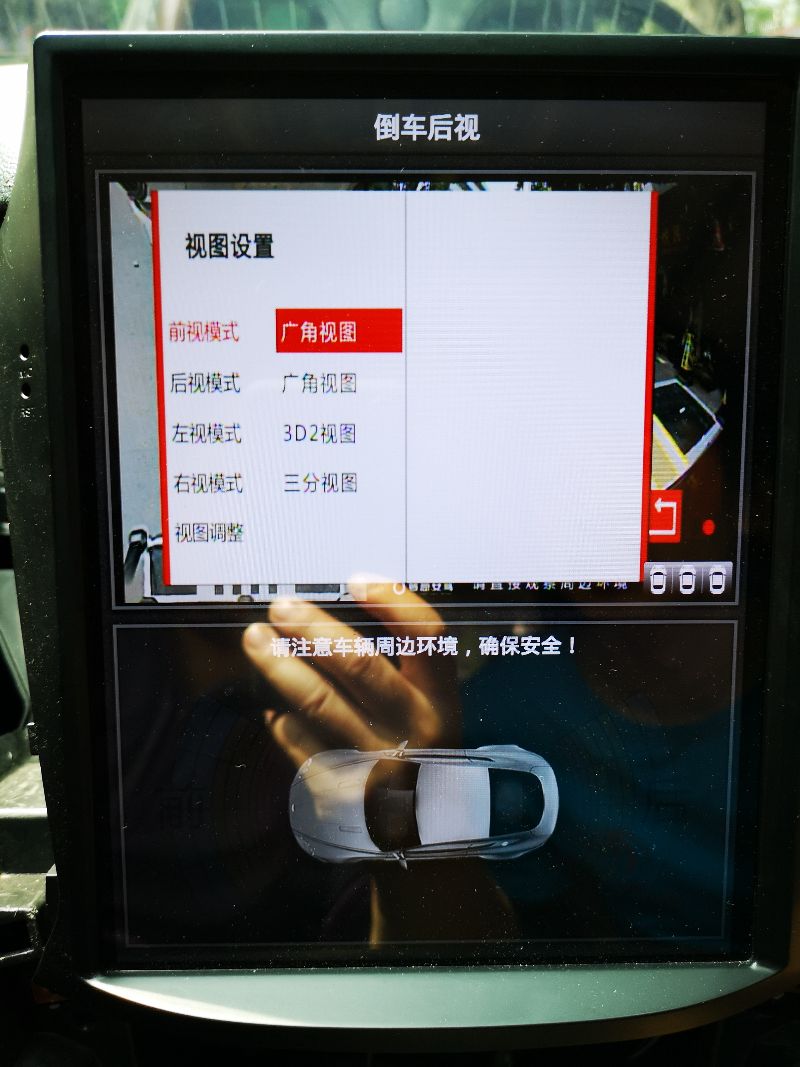

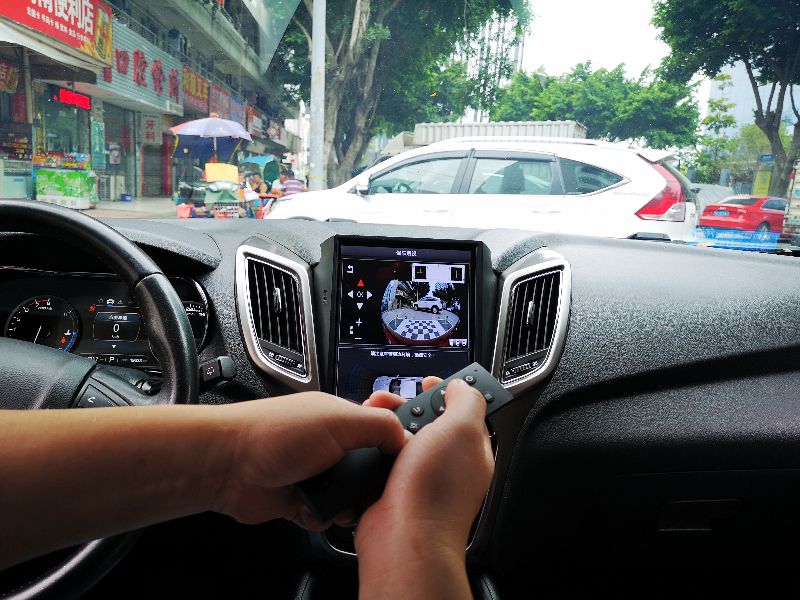

每个方向的视图款式，依据个人的喜好设定

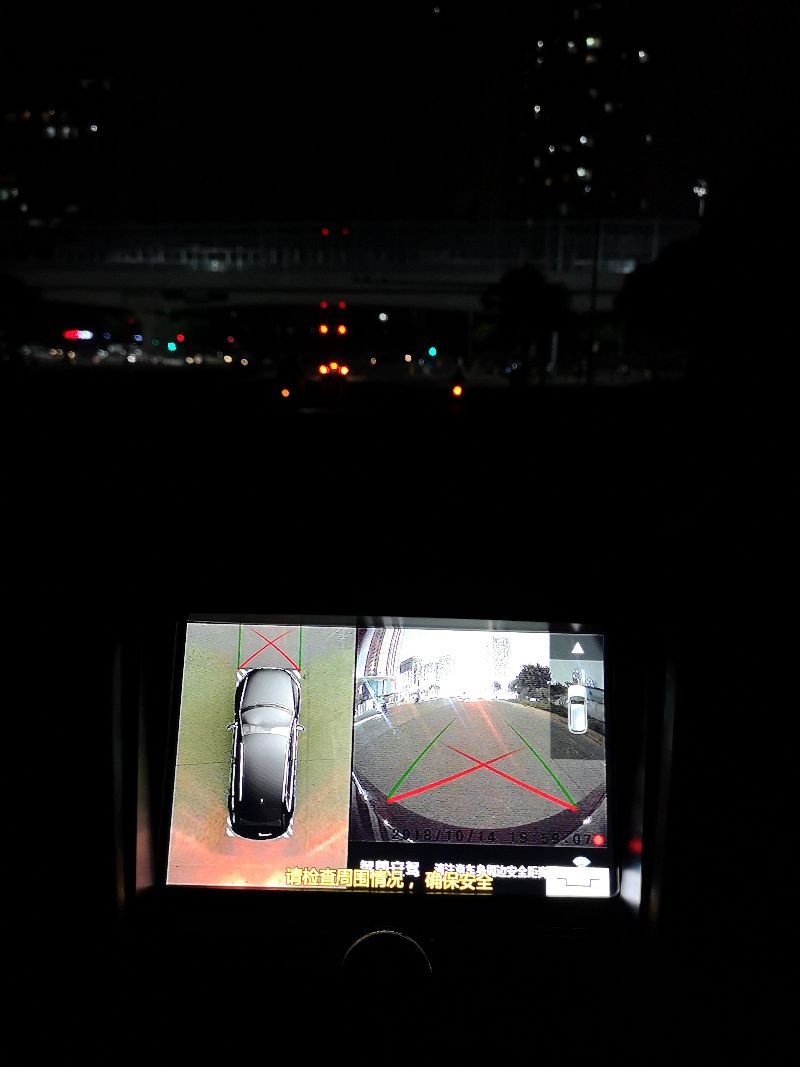

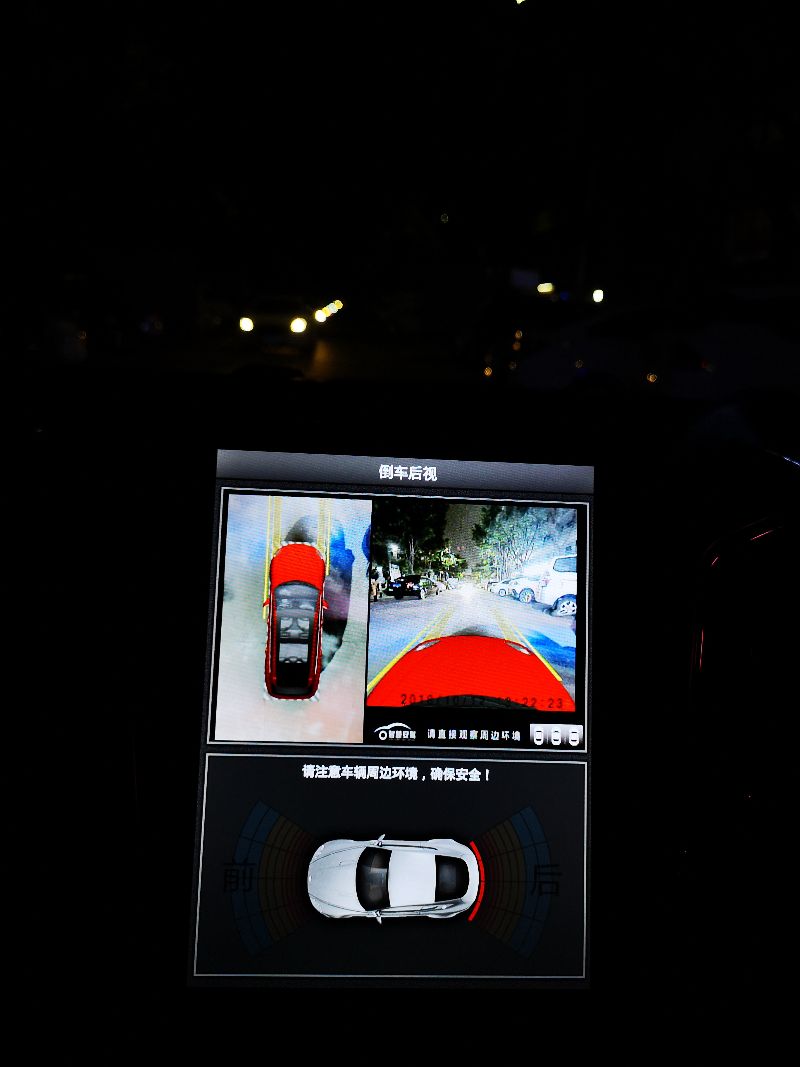

多次调试后，晚上的夜视行车效果图

外面漆黑，少量的路灯情况下的效果图

不断的做调试，调整，以便得到更好的效果，主要是对点，让视频拼接更加完美

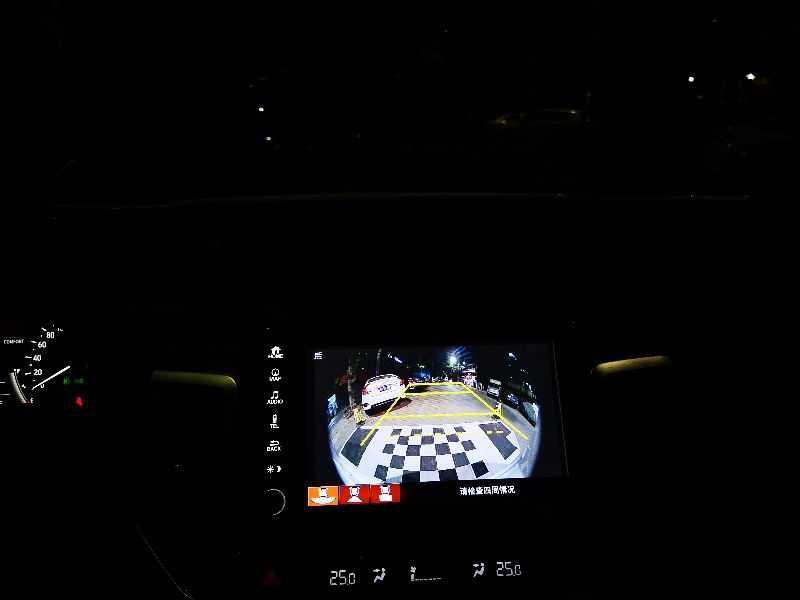

CS75原车导航在路面完全黑暗情况下的效果图

低配版在本田UR-V上的无光夜视效果图

     经常几台车的安装与调试，已经完全掌握安装与调试，欢迎车友们私信交流探讨！！

经过一断时间的使用，分享如下心得：

1.  市面上的360全景很多，有大牌，性价比不高，鱼龙混杂，选择之前，需要一定的甄别能力，但是吹水的多，一不小心可能就上当了

2.  一般最好选用无光夜视款，晚上视觉效果好

3.  一定要选用用好摄像头的方案，不然你装上后，天天看着，会非常堵心（已见数例）

4.  360全景对新手与女司机帮助很大，也很好用和实用，但是对部分车友，会相对的让驾驶水平退化一点

  改装有风险，动手须谨慎！！本文所有分享均为改装经验与心得，仅供参考，由此带来的风险与后果，烦请自负！！
