生命不息，折腾不止！！

      各位看官，我还是熟悉的我，只是因为年纪越来越大，所以网名统一改成了：CS75深圳阿廖，也是大家曾经熟悉的：CS75深圳小廖

      看到标题，有很多车友会说：现在都进入了手机导航时代了，方便快捷，还用车机导航干嘛？？？我想问：你有没有碰到过导航中来个电话，走错路口的情况吗？？手机导航时，声音小吗？？？能听车机的音乐吗？？？有没有觉得手机导航屏幕太小，看不太清楚？？？

      我想说：当导航遇上高手，教你学会了使用，车机导航分分钟超越手机导航，手机导航有的，他都有，手机没有的，他还有。他可以连接手机地图，可以微信发送位置到车机导航，给个热点便随时有实时路况，更不用担心手机没电，还可以边听音乐边导航，屏幕大，导航线路和地图一目了然。。。。。。。

     本帖需要感谢的人：遂宁-枫叶同学，CS75改装圈的大神级人物，CS75  17款原厂导航改到14/15/16款车上的先行者，17款导航硬件改装，软件安装，修改车型。。。。。。

     其实，关于17款导航的改装帖，己经有了很多，本人原本也不打算发这个技术帖了，可能有车友会问：那你还为什么要发这个帖子呢？？我只想说，把技术说清楚，让更少的人走弯路，省事省时省力，才是最重要的，不然吃不下睡不着就麻烦了！！因为有很多：不怕死的，想省钱的，想练手的。。。。。的车友，把硬件改坏了，导航软件搞死机了，黑屏了，找阿廖我来解决问题，虽然我不是万能的，不过也基本不会有什么问题解决不了。谁叫我在深圳，谁叫我资源与资料丰富呢！！

     以后，凡是改17导航遇到问题的，记得找我，导航主机，面框，转接线，软件死机进不了系统需要刷机的。。。。记得找我。本着一直以来：为人民服务的精神！！我将为大家提供技术支持，尽力为解决你的难题！

     技术是需要动手能力的，也是各类知识的综合，并是不是很多车友的依葫芦画瓢，改出来能用就是成功了。他关系到很多细节，做工，硬件，软件。。。。。等等一系列看不见，摸不着，但是当你看两个不同技术水平的人改的导航，与使用后，软硬件的差别那是完全的不一样的。

      改装有风险，动手需谨慎！！本帖所分享的内容，因对动手能力有一定的要求，还需要一定的电路和软件知识与理解能力，不适合小白的车友自己动手改装，因此，以下分享内容，仅供参考，由此带来的后果，烦请一切自负！！

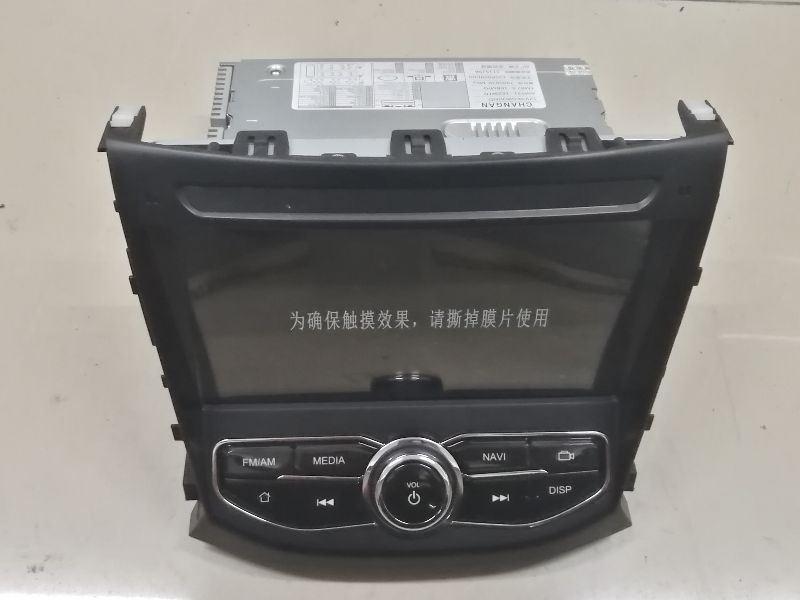

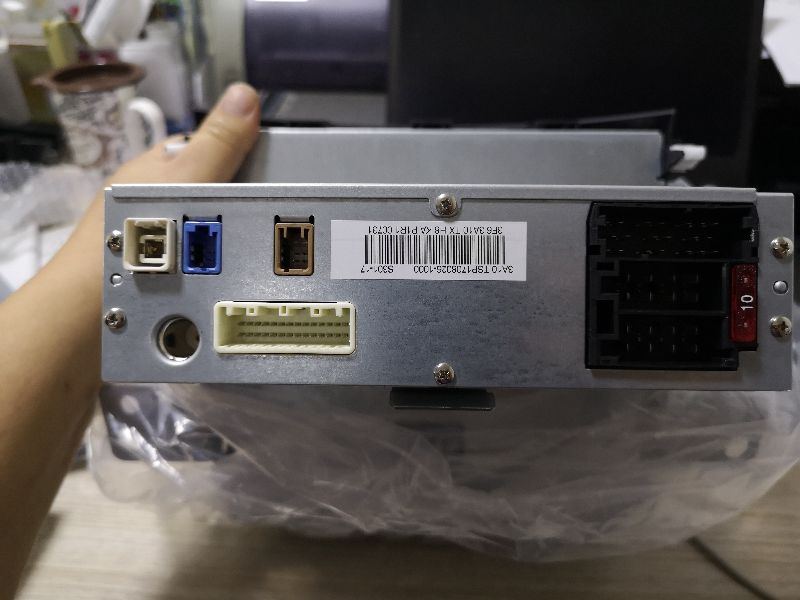

17款导航主机

可能有人会说，从14年开始，你们就无休止的在折腾导航，还不累，还没到尽头吗？？嘿嘿！！我想说，其一，我们乐在其中，其二，我们想让自己的爱车更好用，当然，这不是说原来的导航不好，原来的导航，在当时销售的时候，相对是很优秀的，只是时代在发展，技术更进步了，我们需要更好的导航而已，有舍才有得嘛！！

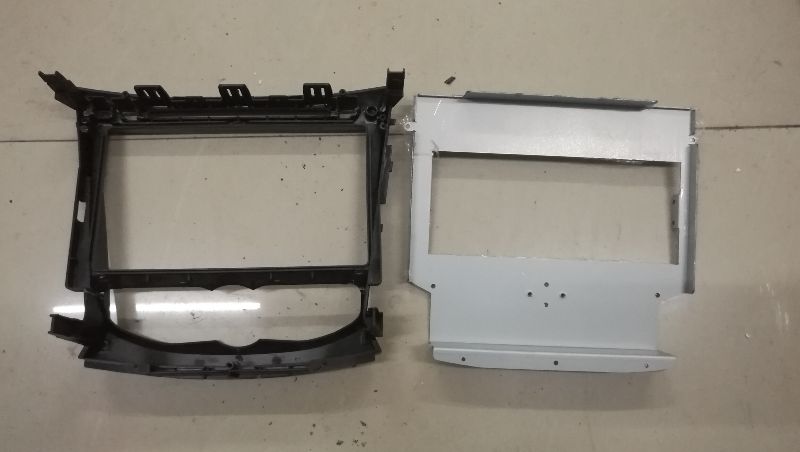

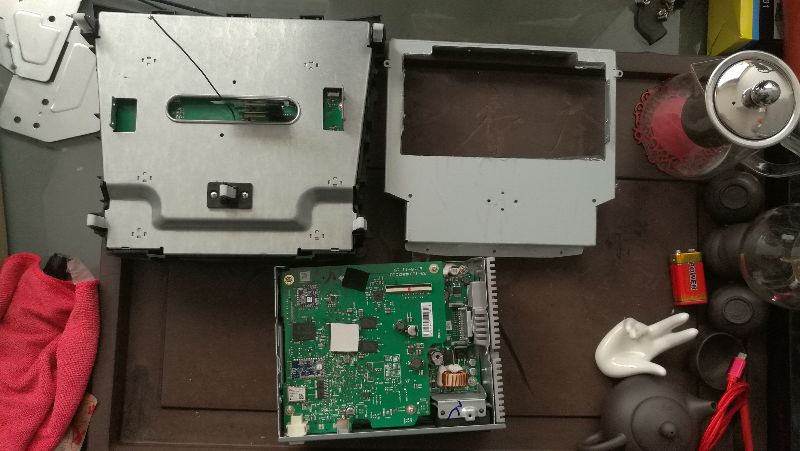

改装需要的第一大件，面框与五金支架

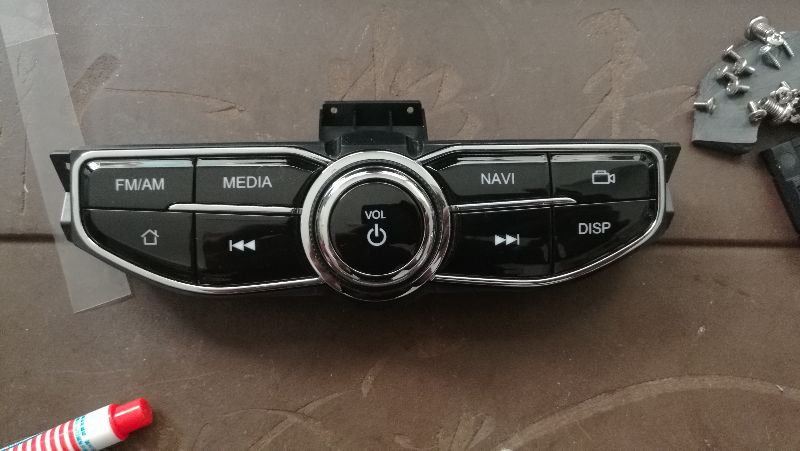

这是原来通用机用的8寸面框，拿来改在17款车机上，才能装到老款CS75上

这是加工好的样子，不过如果你找我，你就可以省去这些工作了

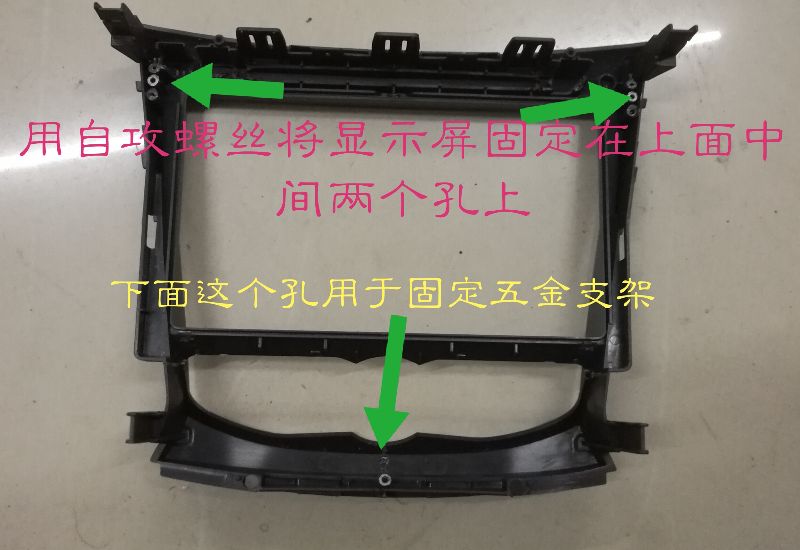

固定屏幕与五金支架示意图

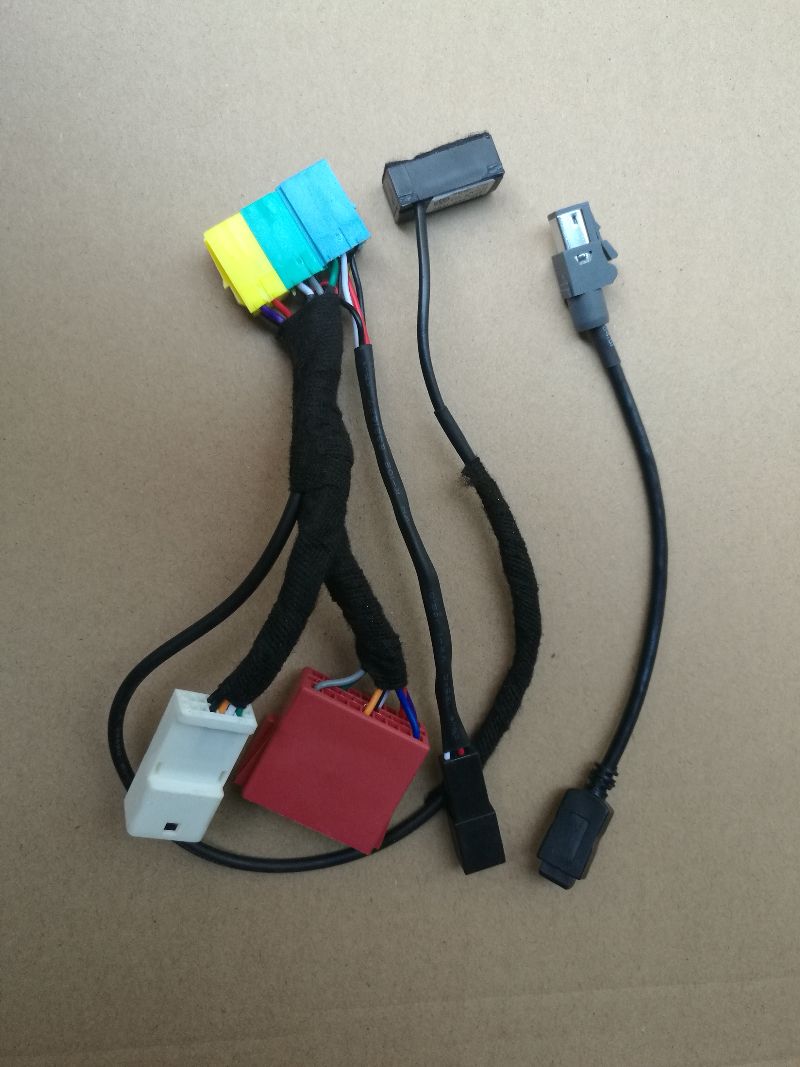

第二大件，转接线，图为17款转14款导航的转接线

自带话筒，支持原车AUX，USB等所有原车功能

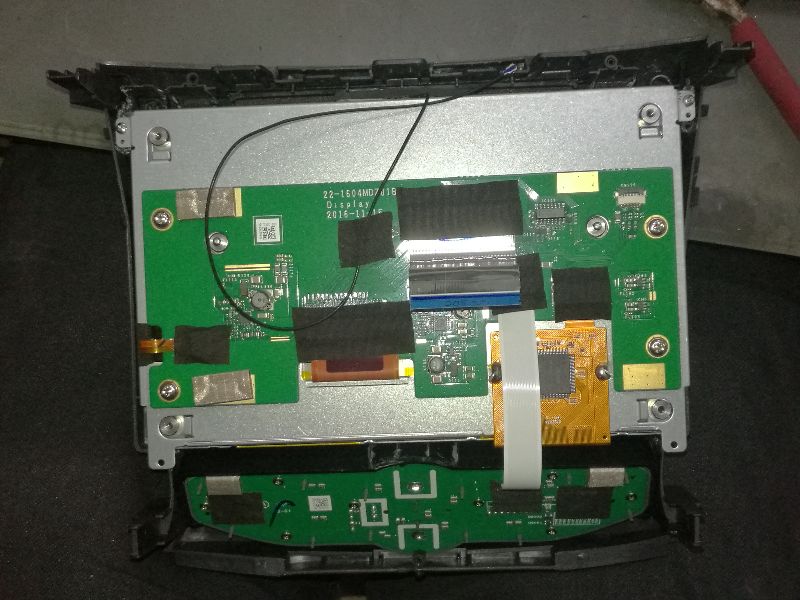

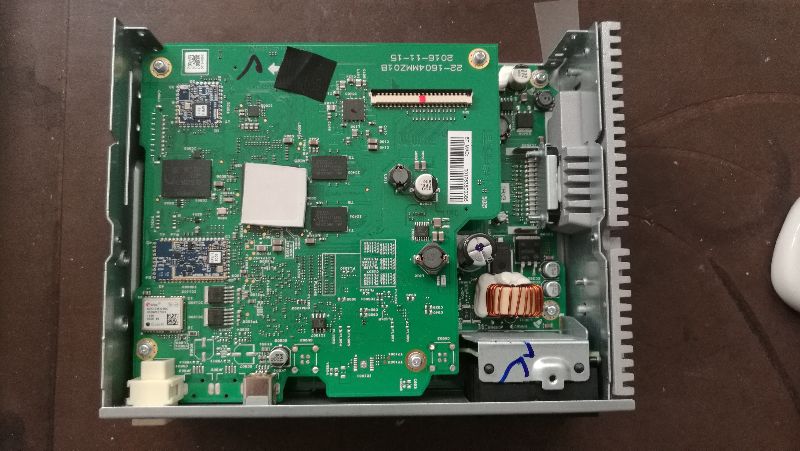

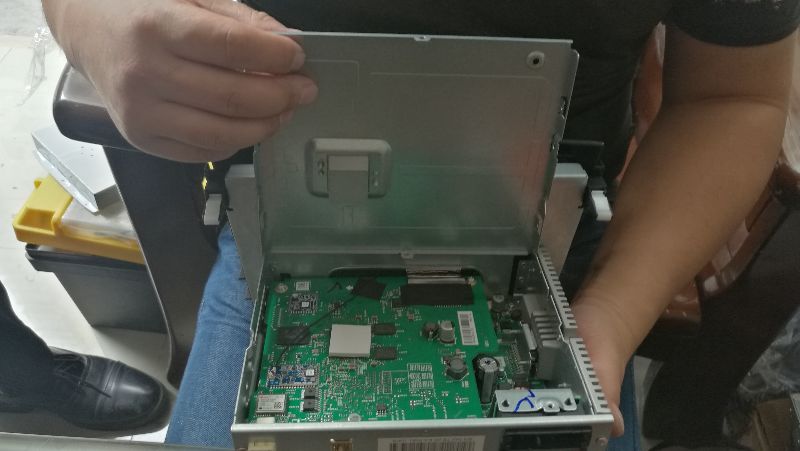

拆开后盖，拆下排线与WIFI天线

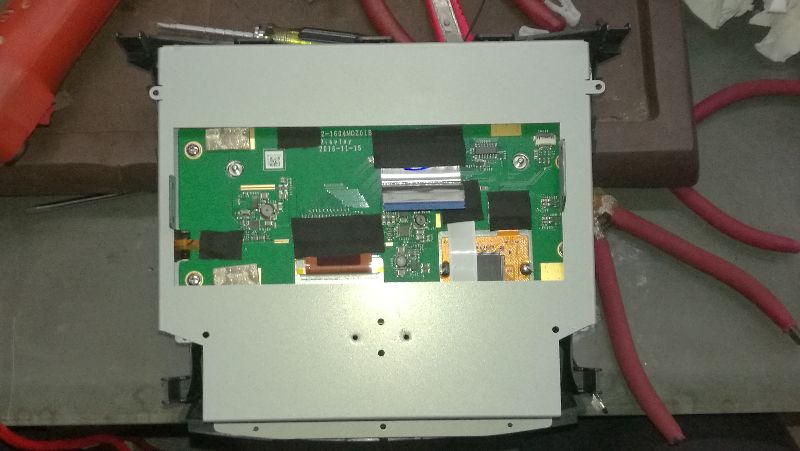

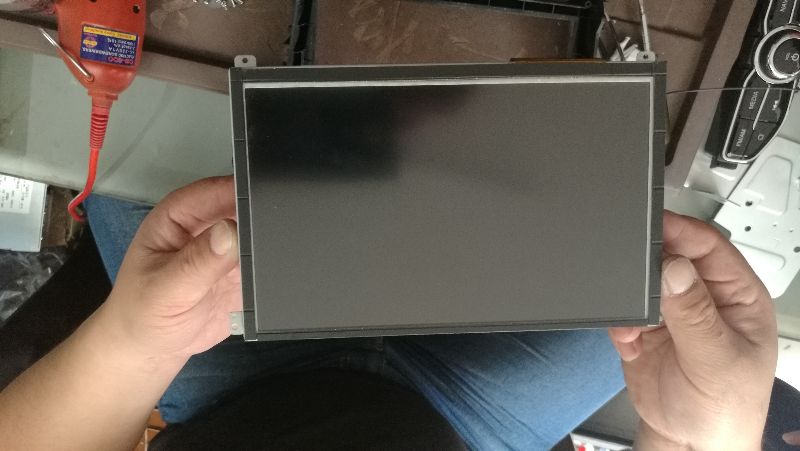

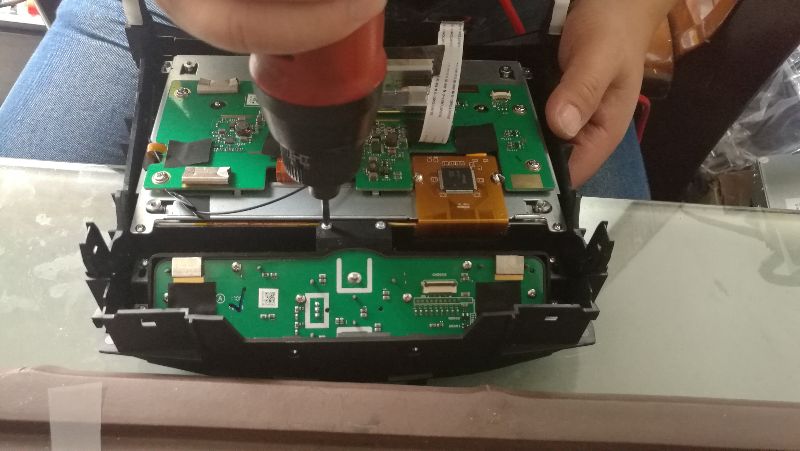

拆下屏幕

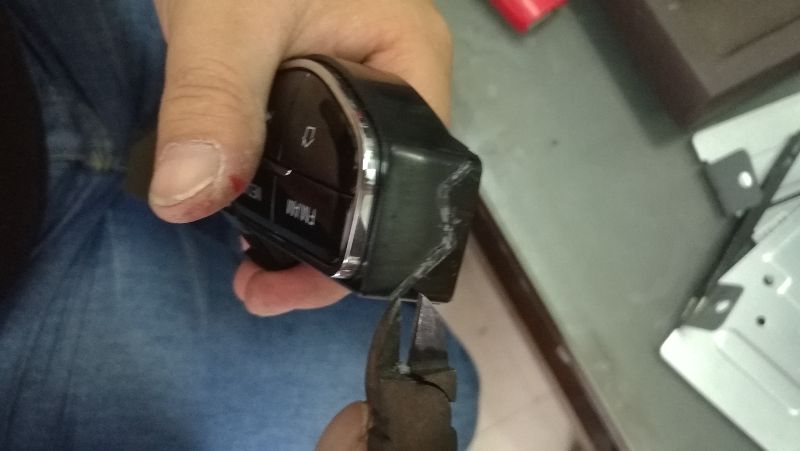

由于模具的原因，两边和上面的耳朵需要剪掉

WIFI天线装在原来的CD口后面，不影响信号

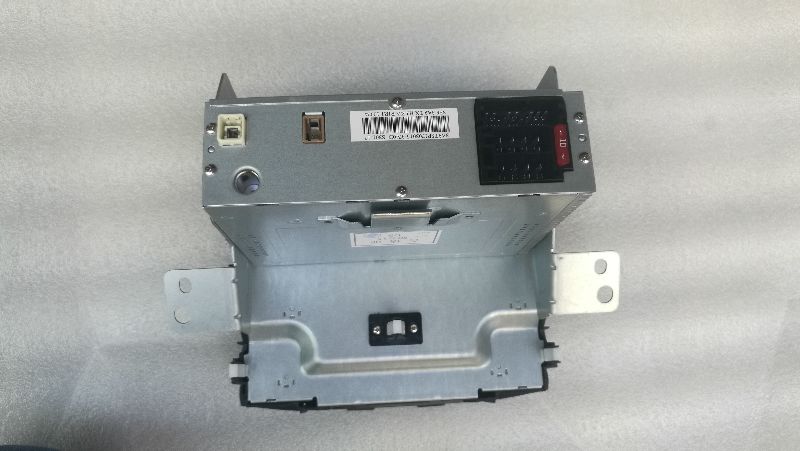

装好后盖五金件

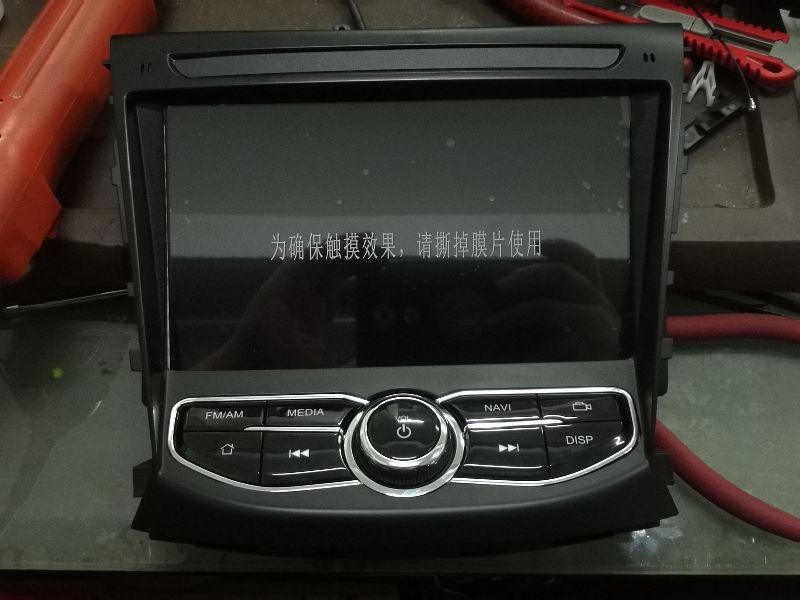

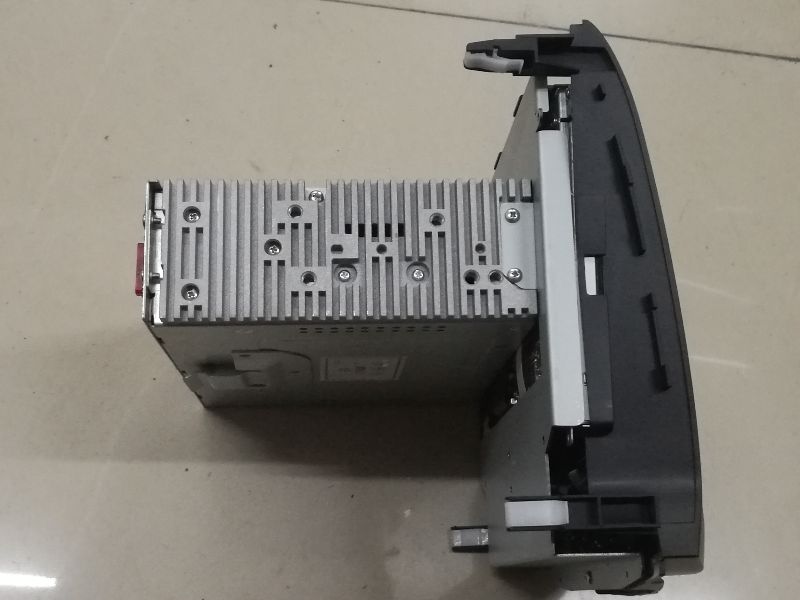

装配完成

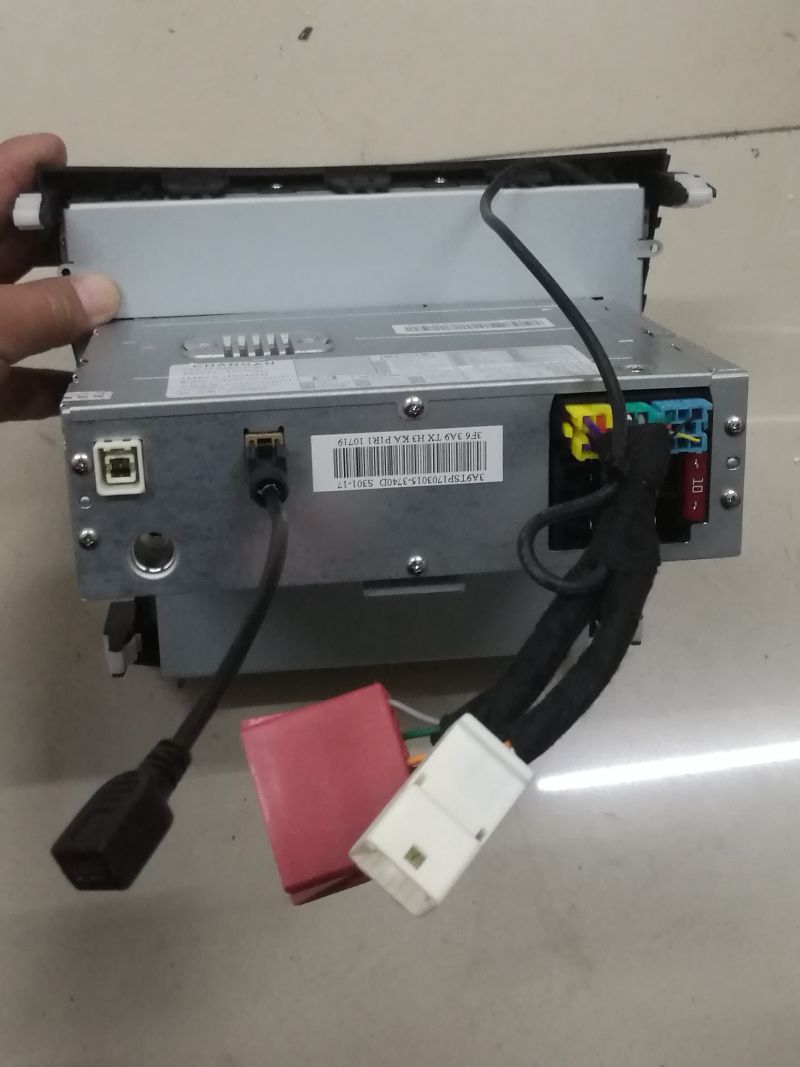

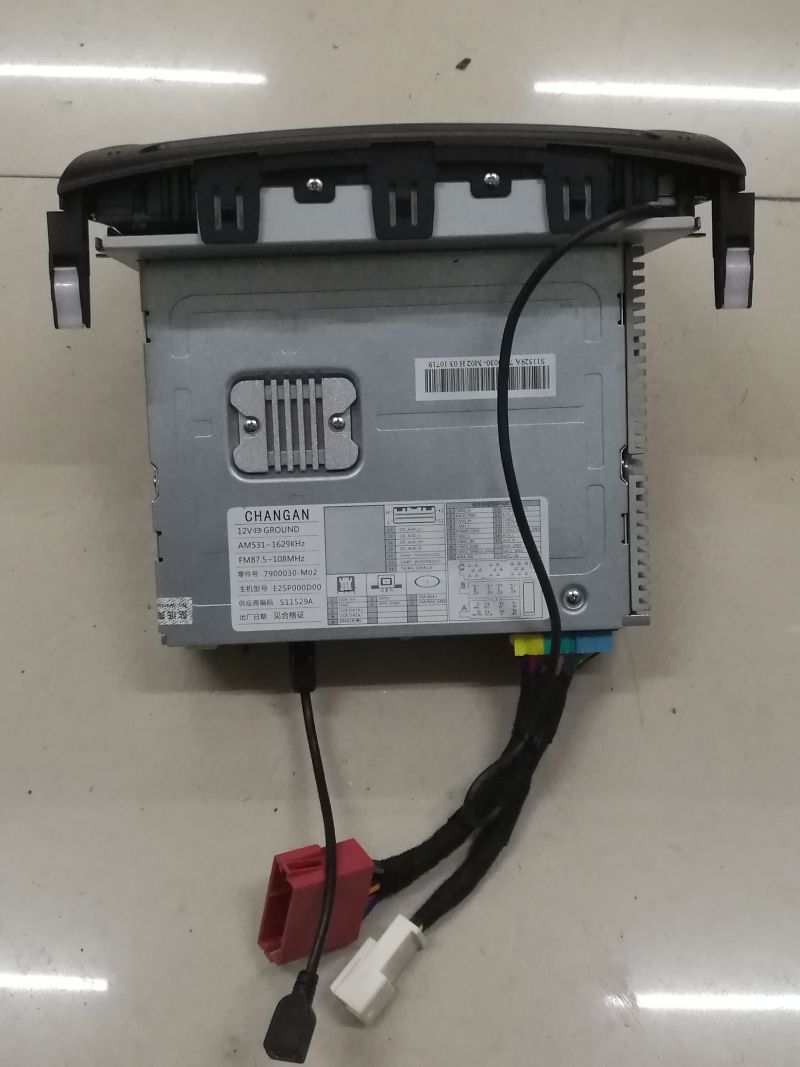

插好转接线的样子

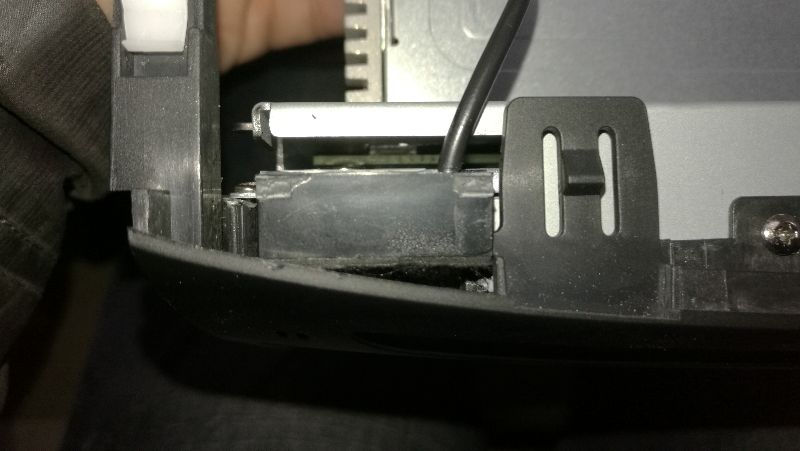

14款的麦克风装在左边的麦克风孔后面

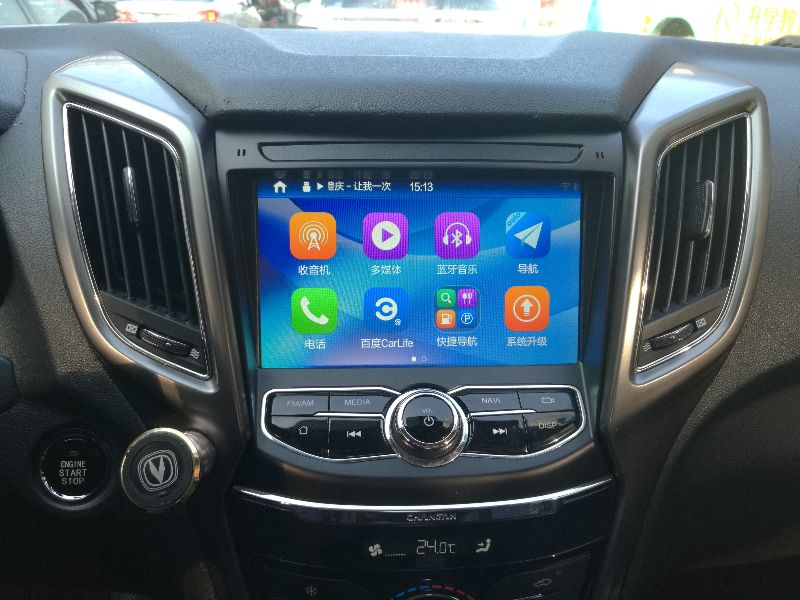

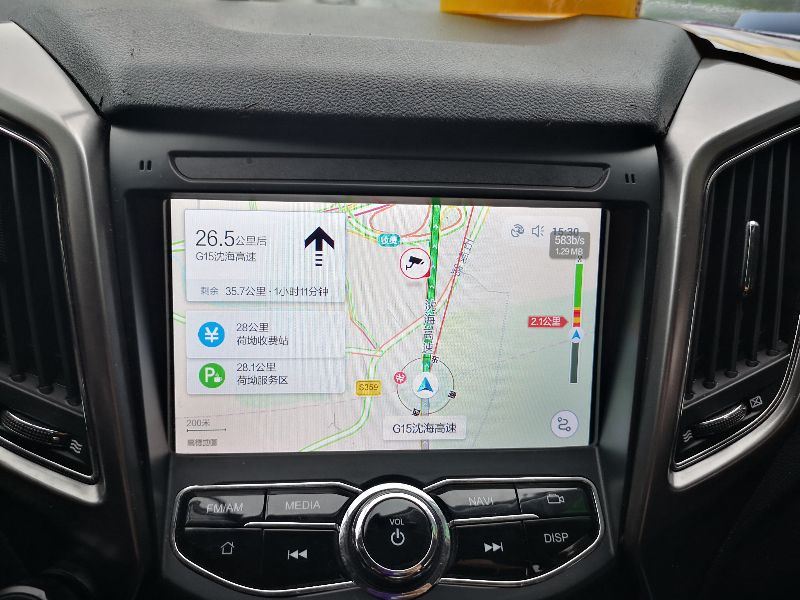

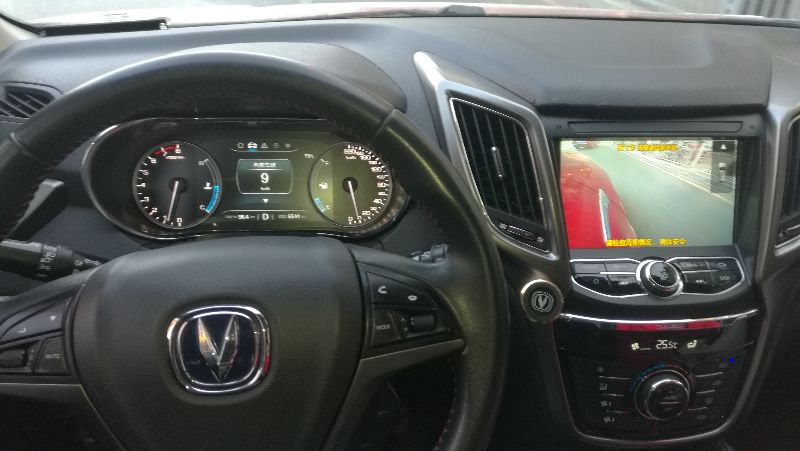

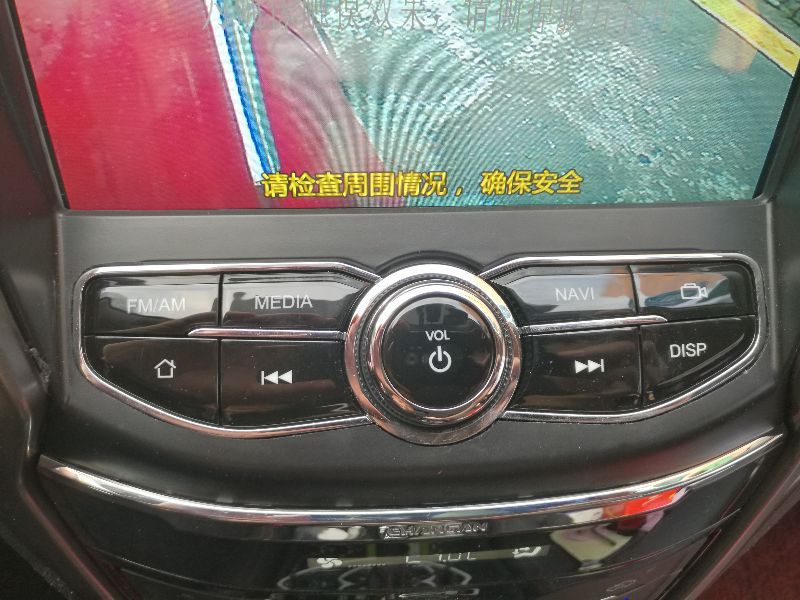

正面，与原来一模一样（请忽略我受伤的中控台，因为她已经与不下二十台的新导航有个亲密接触了，不断的测试新品，让她很受伤）

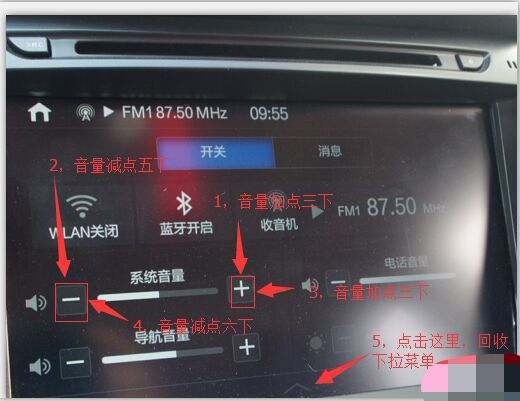

08990以前的版本进入后面安装软件的操作方式

增加右转与低手25码自动打右视的功能

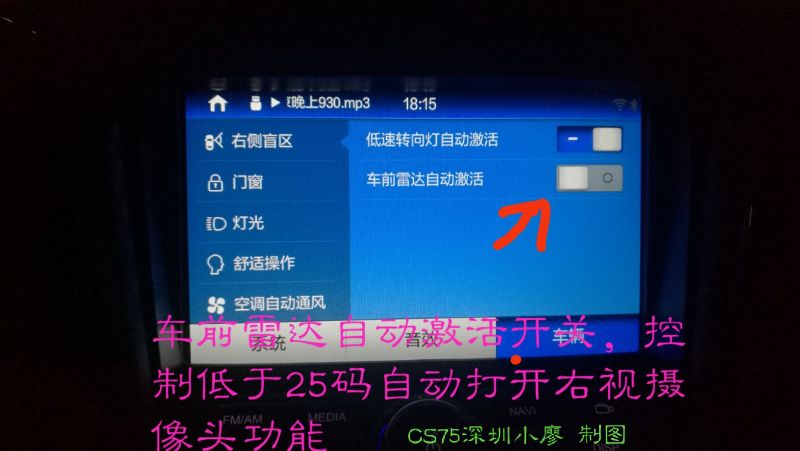

如果你不喜欢这个功能，关闭这个车前雷达自动激活，然后断开重启就OK了

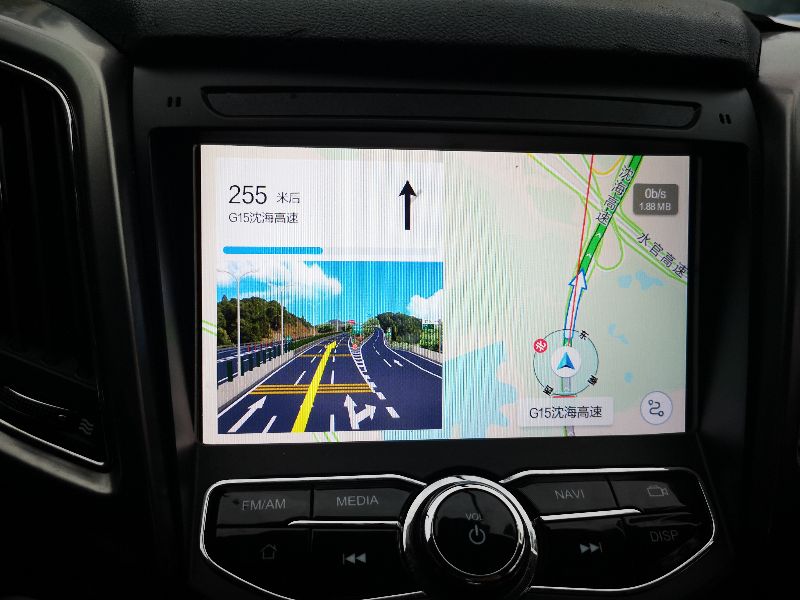

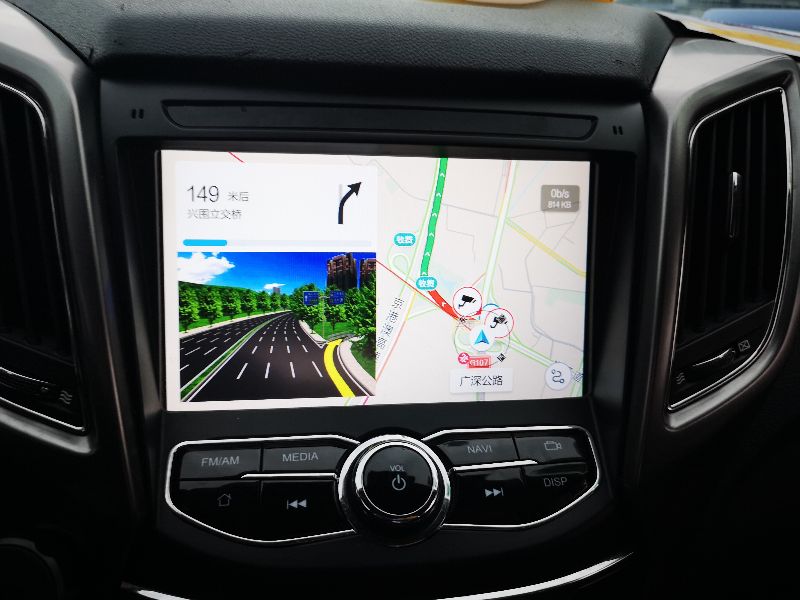

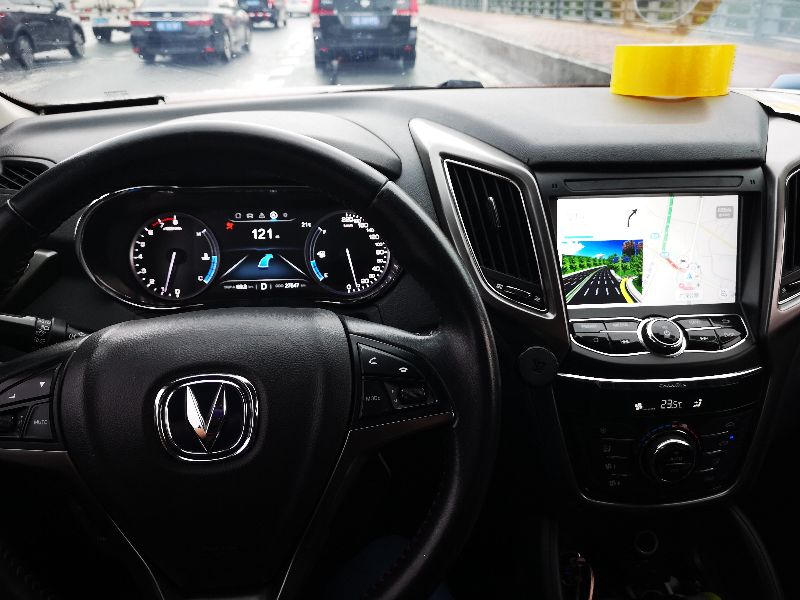

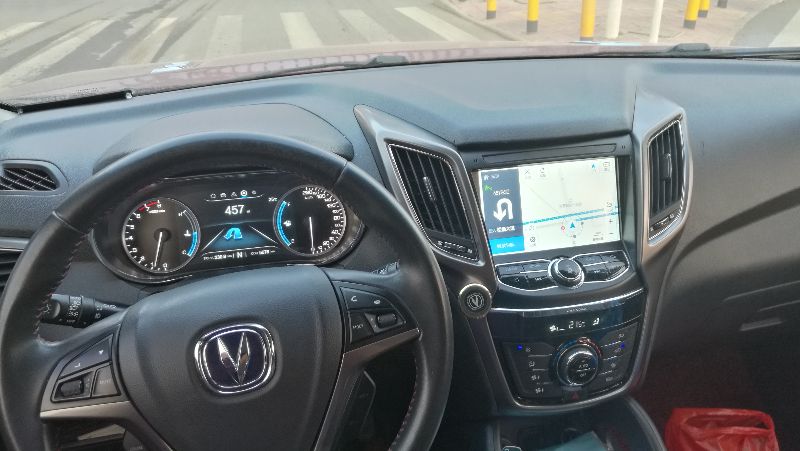

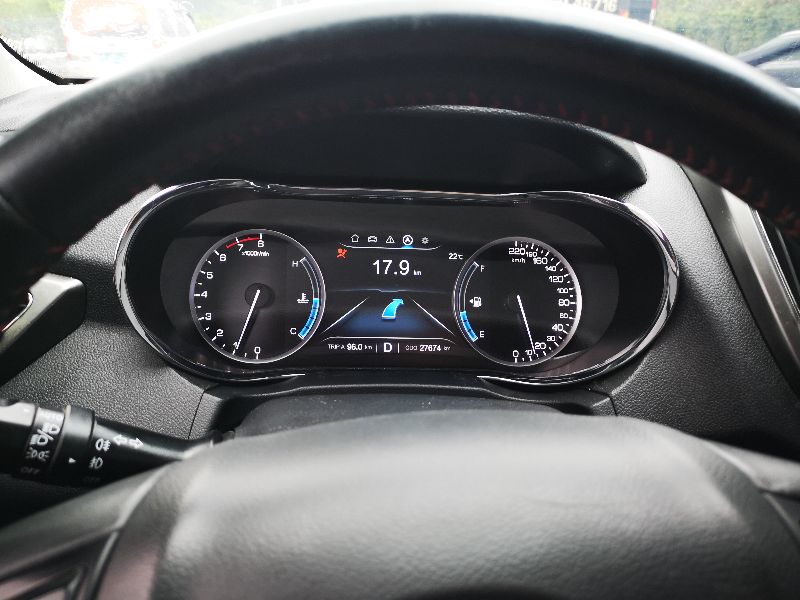

与17款液晶仪表盘配合实现的导航指向功能

这个功能方便实用，很多强迫症的车友，一直放弃不下的功能

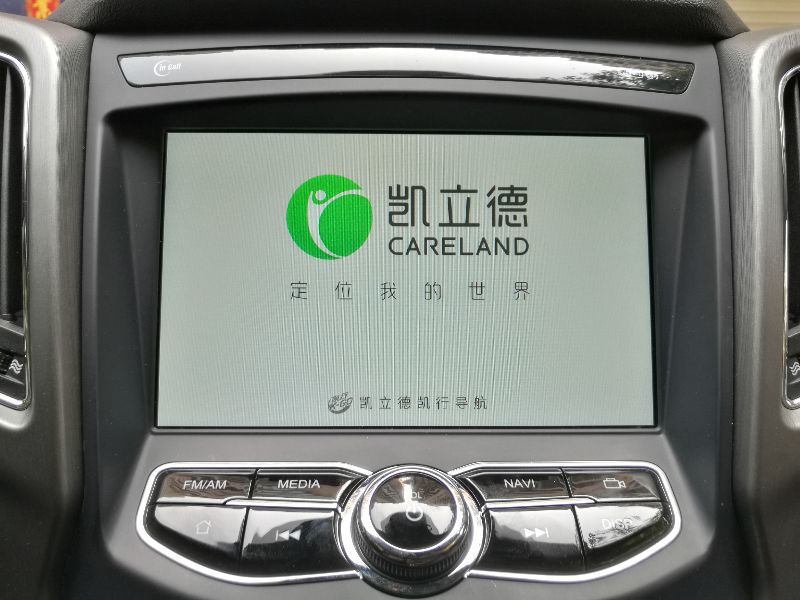

当然，也可以装上凯立德使用

     CS75的导航，现在的主流分为四类：

    1. 10.4寸大屏，坚实的支持者，如：西安-太久，运城-俺老爷们爱吃蒜

        10.4寸大屏，第四代WIFI版，PX3方案，系统稳定，用IPS高清屏的，右视后视无需换摄像头，清虎晰好用，后视效果略逊于原车导航。

       10.4寸大屏，第五代4G版，TS8方案，由于方案商放弃了对老摄像头的匹配，虽然同样是IPS高清屏，但是右视后视效果与原车摄像头匹配度较差，无法正常满足使用要求。更换摄像头后可实现高清，但是没有随动轨迹线，且更换摄像头比较麻烦。

    2. 14寸大屏，14/15/16款已停产，除二手外，基本没有了。17款14寸因模具不同，老款车无法使用

    3. 17款改14/15/16款，迄今为止，与老款75最完美匹配的导航，支持所有的原车功能，右视后视亮度略低于老款导航，还增加了右转和低于25码，右视自动打开的功能，技术不好的与女司机的福音。增加了导航记录与自定义修改保养里程的功能，与17款液日仪表盘匹盒，可实现导航指示箭头的仪表盘显示。。。。。。

   4. 平板改14款导航，攀枝花-神秘人大神的杰作，只可惜，那需要非常强大的专业知识与水平，你我都无法自己动手实现，留着大家顶礼膜拜就好了。

      改装有风险，动手需谨慎！！本帖所分享的内容，因对动手能力有一定的要求，还需要一定的电路和软件知识与理解能力，不适合小白的车友自己动手改装，因此，以下分享内容，仅供参考，由此带来的后果，烦请一切自负！！
